Die zweite Werkzeugachse ermöglicht eine Begrenzung des Winkels, in dem ein Werkzeug beim Schneiden eines mehrachsigen Werkzeugwegs positioniert werden kann. Es ist jedoch nicht immer sofort offensichtlich, wie die Winkelgrenzen der Werkzeugmaschine in die Seiten- und Höhenwinkel von PowerMill übersetzt werden müssen. Hier werden grundlegende Maschinenkonfigurationen mit unterschiedlichen Winkelgrenzen aufgezeigt.
Die Konfiguration der Drehachsen unterscheidet sich stark. Jedoch ist der Unterschied meist relativ klein, und es gibt eigentlich nur drei, von Grund auf verschiedene Maschinenkonfigurationen:
- Tisch – Tisch
- Kopf – Kopf
- Kopf – Tisch

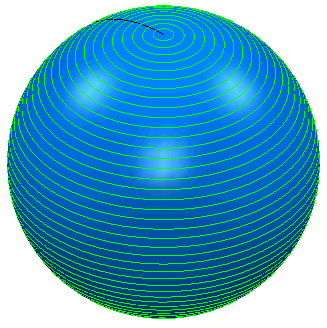

Dieses Beispiel zeigt, wie die Winkelgrenzen der Werkzeugmaschine in die Seiten- und Höhenwinkel auf der Grenzen-Registerkarte im Dialogfeld Werkzeugachse übersetzt werden können. Diese Beispiele verwenden eine Kugel mit einem Flächenprojektionswerkzeugweg. Ohne Begrenzung der zweiten Werkzeugachse wird die vollständige Kugel bearbeitet.
Wählen Sie Grenzen darstellen aus, um den bearbeitbaren Bereich anzuzeigen, in diesem Fall die vollständige Kugel.
