Sie können Bohrungen senkrecht zum Kontaktpunkt von Musterpunkten erstellen. Dieses Beispiel verwendet das powerdrill.dgk Modell aus dem Beispiele-Ordner.
- Erstellen Sie ein einfaches Muster, in diesem Fall eine stetige Linie mit zwei Abschnitten.

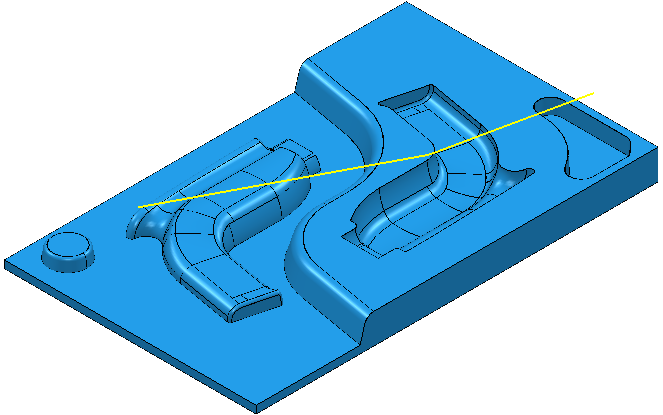

- Wählen Sie das Muster aus. Ausgewählte Muster werden gelb angezeigt.
- Klicken Sie auf Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Erstellen, um das Dialogfeld Bohrungen erstellen zu öffnen.
- Wählen Sie für Erstellen aus die Option Normale aus.
- Geben Sie einen Oberen Durchmesser von 20 ein.

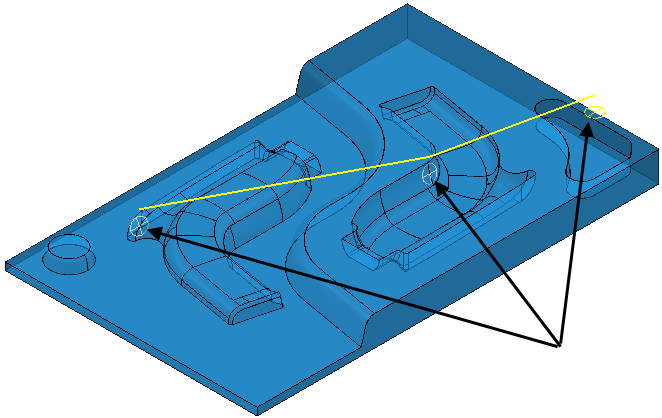

- Klicken Sie auf Anwenden, um eine Bohrung am Ende jedes Musterabschnitts anzulegen. Die Bohrungen sind an diesem Punkt senkrecht zum Modell.

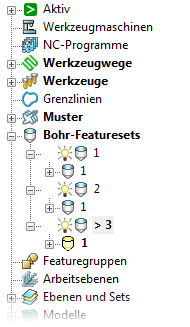

Im Explorer werden die soeben erstellten Bohrungen angezeigt.
