Verwenden Sie den Bohrungen erstellen-Dialog zum Anlegen von Bohrungen.
Klicken Sie auf die Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Erstellen, um das Dialogfeld Bohrungen erstellen zu öffnen.
Dieses Dialogfeld beinhaltet Folgendes:
Basisname — Geben Sie einen Namen für die Bohrung ein. Jede Bohrung enthält den Basisnamen, gefolgt von einer Zahl. Wenn kein Basisnamen vorliegt, weist die Bohrung lediglich eine Nummer auf.
Erstellen aus – Wählen Sie, wie Bohrungen erkannt werden sollen:
- Punkte — Wählen sie dies, um Bohrungen aus Punkten im Muster zu erstellen. Diese Punkte definieren den Mittelpunkt der Bohrung.
- Kreise — Wählen Sie dies, um Bohrungen aus Kreisen im Modell anzulegen.
- Modell — Wählen Sie dies, um Bohrungen aus Bohrungen im Modell zu erstellen.
- Paare — Wählen Sie dies, um Bohrungen aus Kreispaaren im Modell anzulegen.
- Kurven — Wählen Sie dies, um Bohrungen aus einer beliebigen Kurve im Modell zu erstellen, die in der aktuellen Arbeitsebene in einen Kreis eingeebnet werden kann.
- Linien — Wählen Sie dies, um Bohrungen aus Linien im Muster zu erstellen. Diese Linien definieren die Oberseite, Unterseite und Achse einer Bohrung.
- Eintauchvorgänge — Wählen Sie dies, um Bohrungen aus den Eintauchbewegungen des aktiven Werkzeugwegs zu erstellen.
- Normalen — Wählen Sie dies, um Bohrungen aus Kontaktnormalen-Bewegungen des aktiven Werkzeugwegs zu erstellen.
Wenn Sie für Erstellen aus die Option Modell auswählen, gibt es abweichende Dialogoptionen. Weitere Informationen finden Sie unter Dialogfeld Bohrungen erstellen > Aus Modell.
– Klicken Sie, um den Kurveneditor anzuzeigen.
– Klicken Sie, um die Seite Bohrungserstellung des Dialogfelds Optionen anzuzeigen.
Oberkante definieren durch – Diese Optionen bestimmen die Höhe der Bohrungsoberkante:
- Absolut — Wählen Sie dies, um die Oberkante als absolute Z-Höhe zu definieren.
- Höhe von Unterkante — Wählen Sie dies, um die Oberkante als Abstand von der Bohrungsunterkante festzulegen.
- Maximale Kurven Z-Höhe — Wählen Sie dies, um die Oberkante als maximale Z-Höhe der gewählten Kurve, Position
zu definieren. - Minimale Kurven Z-Höhe — Wählen Sie dies, um die Oberkante als minimale Z-Höhe der gewählten Kurve. Position zu bestimmen
.
Max Z Min Z - Kurvenmitte — Wählen Sie dies, um die Oberkante als auf halber Entfernung zwischen Ober- und Unterkante der Kurve festzulegen (auf halbem Weg zwischen und ).
- Blockoberseite— Wählen Sie dies, um die Oberkante als die Höhe der Oberseite des Blocks zu bestimmen.
- Linienanfang— Wählen Sie dies, um die Oberkante als Anfang der Linie festzulegen.
- Diese Option ist nur verfügbar, wenn Sie für Erstellen aus die Option Linien auswählen.
— Geben Sie die Höhe der Oberkante des Bohrfeatures ein.
Dies ist nur verfügbar, wenn für Erstellen aus die Optionen Punkte, Kreise, Kurven oder Linien vorliegen.
Unterkante definieren durch – Diese Optionen bestimmen die Höhe der Bohrungsunterkante.
- Absolut — Wählen Sie dies, um die Unterkante als absolute Z-Höhe festzulegen.
- Tiefe von Oberkante — Wählen Sie dies, um die Unterkante als Abstand von der Bohrungsoberkante zu definieren.
- Maximale Kurven-Z-Höhe — Wählen Sie dies, um die Unterkante als maximale Z-Höhe der ausgewählten Kurve, Position festzulegen.
- Kleinste Kurven-Z-Höhe — Wählen Sie dies, um Unterkante als minimale Z-Höhe der ausgewählten Kurve, Position vorzugeben. Max Z Min Z
- Kurvenmitte — Wählen Sie dies, um die Unterseite als auf halbem Abstand zwischen Ober- und Unterseite der Kurve zu definieren. Auf halbem Weg zwischen und .
- Unterkante des Blocks — Wählen Sie dies, um die Unterkante als Höhe der Unterkante des Blocks zu definieren.
- Linienende — Wählen Sie dies, um die Unterkante als Linienende festzulegen.
Diese Option ist nur verfügbar, wenn Sie für Erstellen aus die Option Linien auswählen.
- — Geben Sie die Höhe der Bohrungsunterkante ein.
Dies ist nur verfügbar, wenn für Erstellen aus die Optionen Punkte, Kreise, Kurven, Linien oder Normale vorliegen.
Oberer Durchmesser — Geben Sie den oberen Durchmesser der Bohrung ein.
Der Obere Durchmesser entspricht dem Unteren Durchmesser, es sei denn die Bohrung weist eine Formschräge auf.
Diese Option ist nur verfügbar, wenn für Erstellen aus die Optionen Linien oder Normale vorliegen.
Formschräge — Geben Sie die Formschräge der Bohrung ein. Bei einem Wert von 0 bekommen Sie eine gerade Bohrung ohne Formschräge.
Schrägenwinkel von 0:
Schrägenwinkel von 10:
Diese Option ist nur verfügbar, wenn eine Verwendung des Typs Linien oder Normale vorliegt.
Bohrungen nach Achse gruppieren — Wenn ausgewählt, werden die Bohrungen nach Arbeitsebene in Bohr-Featuresets sortiert. Dafür muss Ihre Werkzeugmaschine über 3+2-Achsen-Bohrfähigkeit verfügen. Wenn abgewählt, werden alle Bohrungen in ein Bohr-Featureset platziert. In diesem Fall muss Ihre Werkzeugmaschine eine Mehrachsenbohren-Fähigkeit aufweisen.
In diesem Beispiel wird das Modell RetainerPlate.dgk verwendet. Es verfügt über eine aktive Arbeitsebene, und das gesamte Modell ist ausgewählt:
Das Abwählen von Bohrungen nach Achse gruppieren ergibt:

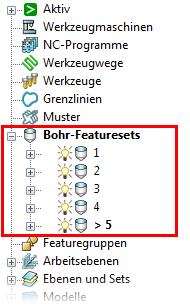

Das Auswählen von Bohrungen nach Achse gruppieren ergibt:
Nach Erstellung ändern – Wenn ausgewählt, werden durch Klicken auf Anwenden die Bohrungen erstellt und dann das Dialogfeld Bohrungen ändern angezeigt.
