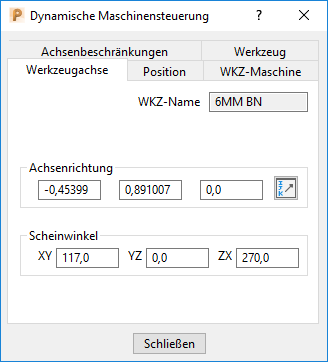

Die Werkzeugachse-Registerkarte im Dynamische Maschinensteuerung-Modusdialog zeigt die Werkzeugachsenrichtung als Vektoren und Scheinwinkel an. Diese Werte werden automatisch aktualisiert, wenn Sie die Ziehgriffe einsetzen, um die Werkzeugachse anzupassen.
Diese Registerkarte bietet folgende Optionen:
- WKZ-Name — Der Name des Werkzeugs.
- Achsenrichtung — Legen Sie die Werkzeugachse als Vektoren fest.
Richtung — Klicken Sie, um den Richtung-Dialog zu öffnen. Der Dialog ermöglicht es Ihnen, die Werkzeugachse anzugeben anstatt die Ziehgriffe zu verwenden.- Scheinwinkel — Legen Sie die Werkzeugachse als Scheinwinkel fest.
Sie finden es möglicherweise hilfreich, die Ziehgriffe zum ungefähren Festlegen der Werkzeugachse einzusetzen und dann die Werkzeugachse-Registerkarte zu verwenden, um die Werkzeugachse genauer einzustellen.
