Bohrungen von einem Modell erstellen

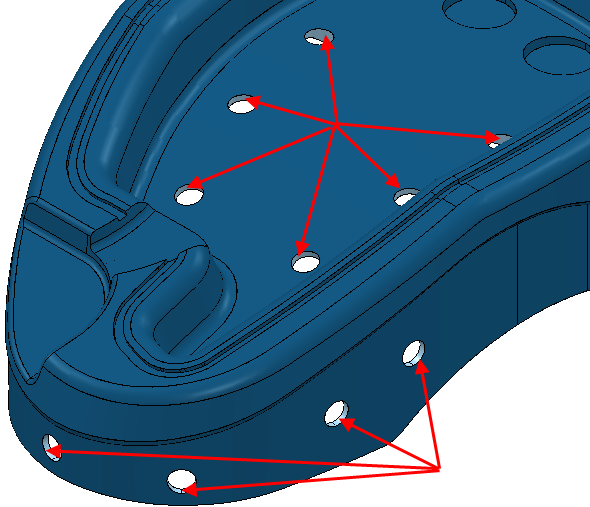

Sofern das ursprüngliche Flächenmodell vollständig definierte Bohrungen aufweist (als einzelne Fläche mit einer Ober- und Unterseite), findet PowerMill diese Bohrungen automatisch. Sie können diese dann auf normalem Wege bohren.

Verwenden Sie das 5axis_with_holes.dgk Modell im Beispiele-Ordner.

1. Wählen Sie den Modellbereich, den Sie nach Bohrungen durchsuchen möchten. In diesem Fall sind dies die Zylinder, die die Bohrungen bilden.



2. Klicken Sie auf die Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Erstellen, um das Dialogfeld Bohrungen erstellen zu öffnen.
3. Im Bohrungen erstellen-Dialog:
   1. Wählen Sie für Erstellen aus die Option Modell aus.
   2. Wählen Sie die Option Verbundbohrungen erstellen aus.
   3. Wählen Sie die Option Bohrungen nach Achse gruppieren aus.
   4. Wählen Sie Nach Erstellung ändern ab.
   5. Klicken Sie auf Anwenden.

   PowerMill erkennt die ausgewählten Bohrungen und erstellt die Bohr-Featuresets, Bohrungen und Arbeitsebenen.

   Sie können die Bohrungen nun wie üblich erstellen.

Anmerkung: Bei dieser Methode wird davon ausgegangen, dass der obere Teil der Bohrung über einen höheren Z-Wert verfügt als der untere.
