Dialogfeld Helix

Verwenden Sie das Dialogfeld Helix zum Erstellen einer Helix.

So öffnen Sie den Helix -Dialog:

1. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Helix, wodurch eine Helix an den Cursor angefügt wird.



2. Klicken Sie in das Grafikfenster, um die Basismitte der Helix zu lokalisieren.

Dieses Dialogfeld beinhaltet Folgendes:

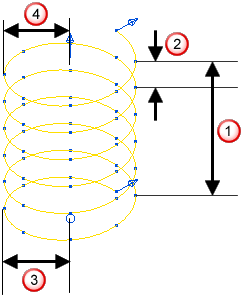

• Höhe – Geben Sie die Höhe der Helix ein.

  In diesem Fall entspricht der Basisradius dem oberen Radius.

• Steigung – Geben Sie den Abstand zwischen aufeinanderfolgenden Umdrehungen an.
• Umdrehungen – Geben Sie die Anzahl der Umdrehungen in der Helix an.



Anmerkung: Höhe, Steigung und Umdrehungen sind miteinander verbunden. Sie können zwei der Werte bearbeiten und den dritten sperren.

• Entsperrt — Wenn angezeigt, können Sie den Wert ändern. Wenn Werte entsperrt sind, können sie durch Ändern anderer Werte ebenfalls geändert werden.
• Gesperrt — Wenn angezeigt, können Sie den Wert nicht ändern. Wenn Werte gesperrt sind, können sie durch Ändern anderer Werte nicht geändert werden.

Anmerkung: Klicken auf die Schaltfläche, um zwischen Gesperrt und Entsperrt umzuschalten.

• Punkte in jedem Umlauf – Geben Sie die Anzahl der Punkte in jeder Umdrehung ein.
• Oberer Radius – Geben Sie den Radius für die Oberseite der Helix ein.
• Basisradius – Geben Sie den Radius für die Unterseite der Helix ein.
• Konstanter Radius – Bei Auswahl dieser Option wird eine gerade Helix erstellt. Wenn die Option abgewählt ist, können Sie eine konische Helix erstellen.

  Gerade Helix:



  Konische Helix:



• Richtung umkehren – Wählen Sie diese Option aus, um die Richtung der Helix von Gegenuhrzeigersinn in Uhrzeigersinn zu ändern.

  Wenn Sie die Option Richtung umkehren wählen, findet folgende Umwandlung statt:



  In dieses um:



• Oben schließen – Wählen Sie diese Option aus, um die Helix oben mit einem Kreis zu beenden.

  Abgewählt:



  Ausgewählt:



• Basis schließen – Wählen Sie diese Option aus, um die Helix an der Unterseite mit einem Kreis zu beenden.

  Abgewählt:



  Ausgewählt:



Weitere Informationen finden Sie unter Erstellen einer Helix – Beispiel.
