Verwenden Sie die Fasenfräsen-Seite, um die Fasenfräser und die Optionen für die Fasenfrässtrategie festzulegen.
Kurvendefinition legt die zu bearbeitenden Kurven fest und fügt diesen Kurven Bearbeitungseigenschaften hinzu.
Muster erstellen — Klicken Sie, um ein neues leeres Muster zu erstellen.
Gewähltes Muster — Wählen Sie ein Muster aus der Liste aus. Wenn kein Muster angezeigt wird oder
ausgewählt ist, bedeutet dies, dass kein Muster ausgewählt ist. Die Liste enthält eine Liste aller verfügbaren Muster.
Muster auswählen – Klicken Sie, um ein Muster durch Auswahl im Grafikfenster anstatt nach dem Namen in der Liste Muster wählen auswählen.
Durch Klicken von wird die Element anklicken-Registerkarte angezeigt. Wählen Sie ein Muster im Grafikfenster aus, um die Element anklicken-Registerkarte zu schließen und zeigen Sie das Muster im Gewähltes Muster-Feld an.
Kurven sammeln — Klicken Sie, um die ausgewählten Kurven in das Muster zu kopieren. Dadurch kann Kurvengeometrie schnell und effizient aus einem Flächenmodell extrahiert werden und in das aktive Muster/die aktive Grenzlinie eingefügt werden. Weitere Informationen finden Sie unter Kurven sammeln – Beispiel.
Bearbeitungsbereiche ändern
– Damit wird Folgendes festgelegt:
- welche Bereiche der Kurve bearbeitet werden
- welche Seite der Kurve bearbeitet werden soll
- die Bearbeitungsstrategie.

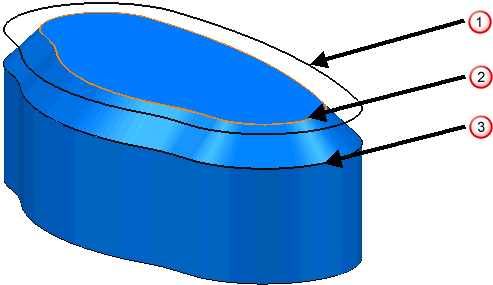

Position — Wählen Sie die Option aus, die die Position des Musters relativ zur Fase festlegt.
–
Ecke – Platziert das Muster in der Ecke der Fase.
–
Oben – Platziert das Muster an der Oberseite der Fase.
–
Unten – Platziert das Muster an der Unterseite der Fase.
Toleranz — Geben Sie einen Toleranzwert ein, um festzulegen, wie genau der Werkzeugweg dem Muster folgen soll.
Schnittrichtung — Wählen Sie die Frästechnologie aus.
Wählen Sie eine Schnittrichtung aus den folgenden Optionen aus:
- Gleichlauf — Wählen Sie dies aus, um Werkzeugwege zu erstellen, die soweit möglich nur Gleichlauffräsen einsetzen. Das Werkzeug befindet sich links von der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.
- Gegenlauf — Wählen Sie dies, um soweit möglich Werkzeugwege anzulegen, die nur Gegenlauf oder Gegenlauffräsen verwenden. Das Werkzeug befindet sich rechts der bearbeiteten Kante, in Richtung der Werkzeugbewegung gesehen.
- Beliebig — Wählen Sie dies, um Werkzeugwege anzulegen, die sowohl Gegenlauf als auch Gleichlauffräsen verwenden. Dadurch werden die Werkzeugrückzüge und Werkzeugbewegungen verringert.

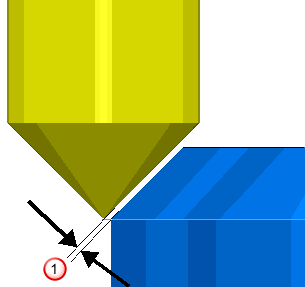

Kurvenaufmaß — Geben Sie den Abstand zwischen dem Werkzeug und dem Fasenfeature, senkrecht zur Fase, ein.
– Kurvenaufmaß
ab, da das Radialaufmaß das Aufmaß auf dem Modell einstellt, das während der Kollisionsprüfung in Betracht gezogen wird.

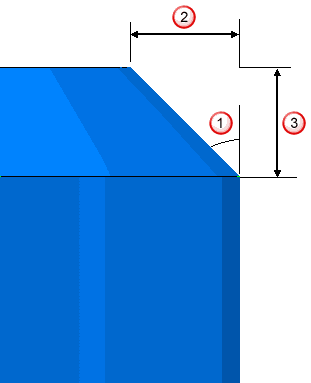

Fasendefinition
– Fasenwinkel
– Fasenbreite
– Fasentiefe
Winkel festgelegt durch — Wählen Sie das Verfahren aus, das zum Bestimmen des Fasenwinkels verwendet wird.
Werkzeug — Der Werkzeug-Kegelwinkel bestimmt den Fasenwinkel.
45
– Der Fasenwinkel beträgt 45.
Winkel — Das Fasenwinkel-Feld bestimmt den Fasenwinkel.
Ein Schritt zurück — Die Werte, die in den Breite- und Tiefe-Feldern festgelegt sind, bestimmen den Fasenwinkel.
Fasenwinkel — Geben Sie den Fasenwinkel ein. Diese Option ist nur verfügbar, wenn für die Option Winkel festgelegt durch Winkel angegeben wurde. Wenn Sie eine beliebige andere Option auswählen, zeigt dieses Feld den tatsächlichen Fasenwinkel an, Sie können diesen Wert jedoch nicht ändern.
Breite — Geben Sie die Breite der Fase ein. Dieser Wert wird automatisch berechnet, wenn Sie einen Winkel und eine Tiefe eingeben.
Tiefe — Geben Sie die Tiefe der Fase ein. Dieser Wert wird automatisch berechnet, wenn Sie einen Winkel und eine Breite eingeben.
Werkzeugposition — Wählen Sie die Werkzeugposition relativ zur Fase aus.
Obere axiale Tiefe — Der Abstand, um den sich das Werkzeug oberhalb der Oberkante der Fase ausdehnt.
– Obere axiale Tiefe
Axiale Tiefe bis unten — Der Abstand, um den sich das Werkzeug unterhalb der Unterkante der Fase ausdehnt.
– Untere axiale Tiefe
Gemessener Durchmesser — Der tatsächliche Werkzeugdurchmesser am Kontaktpunkt des Werkzeugs auf der Fase.
– Messdurchmesser
