Sie können den Elektrodenbaum verwenden, um Multi-Abdruck-Elektroden als Multi-Family-Elektroden zu erstellen und das Untermaß für jede Brennform anzugeben.
Um eine Multi-Family-Elektrode festzulegen:
- Wählen Sie eine Multi-Abdruck-Elektrode aus dem Baum aus.
- Rechtsklicken Sie auf die ausgewählte Elektrode.
Das Kontextmenü Multi-Abdruck-Elektrode wird angezeigt.
- Wählen Sie Multi-Abdruck > Multi-Family-Elektrode.
Die Multi-Abdruck-Elektrode wird in eine Multi-Family-Elektrode umgewandelt.
Die Symbole stellen die Untermaße der Brennformen dar, die nach dem Elektrodennamen in Klammern angezeigt werden.
Brennform-Rolle
Sie können den Baum auch verwenden, um die Funktion einer Brennform (in einer Multi-Family-Elektrode) als Schrupp-WKZ, Vorschlicht-WKZ oder Schlicht-WKZ festzulegen. Legen Sie die Brennformfunktion folgendermaßen fest:
- Wählen Sie eine Multi-Family-Elektrode aus.
- Rechtsklicken Sie auf die ausgewählte Elektrode.

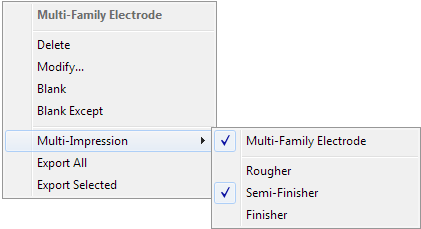

Das Kontextmenü Multi-Family-Elektrode wird angezeigt.
- Wählen Sie eines der folgenden Kriterien aus dem Kontextmenü aus:
- Multi-Abdruck > Schrupp-WKZ
- Multi-Abdruck > Vorschlicht-WKZ
- Multi-Abdruck > Schlicht-WKZ
