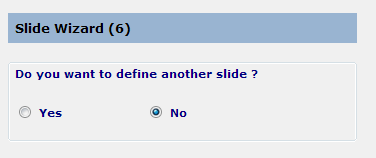

Auf dieser Seite des Assistenten können Sie einen weiteren Schieber erstellen:
Ja – Kehren Sie zur ersten Seite des Schieber-Assistenten zurück, um einen weiteren Schieber zu definieren:
Nein – Komponenten in der Vorschau-Schieberbaugruppe werden in der Form erstellt.
Weiter – Fahren Sie fort. Dieser Vorgang spiegelt die vorgenommene Auswahl wider.
Die Komponenten in den Schiebern werden mit der folgenden Zeichenkette benannt:
Komponentennamen+Schiebermechanismus-ID+(C,R)
wobei C die Spaltennummer und R die Zeilennummer ist.
Bei mehreren Gesenken im Modell wird die folgende Namenskonvention verwendet:
Führungsleiste(2)1(2,1)
Schieber1(2,1)
Bei einem einzelnen Gesenk im Modell wird die folgende Namenskonvention verwendet:
Führungsleiste(2)1
Schieber1
Die Anzahl der Gesenke wird im Abschnitt Mehrere Gesenke des Kern- und Gesenkassistenten festgelegt.
