Netze manuell aufteilen

Verwenden Sie eine manuelle Aufteilung, um Flächen individuell in ein Netz aufzuteilen und anzupassen.

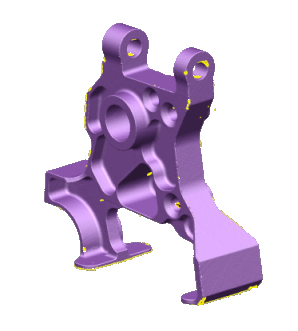

1. Wählen Sie das Netz aus.



2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Erstellen-Gruppe > Aufteilen > Manuell aufteilen.

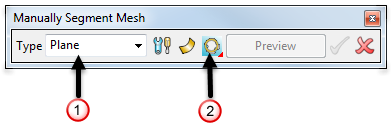

3. Verwenden Sie die Optionen auf der Das Netz manuell aufteilen-Symbolleiste, um die Aufteilung zu steuern:



   • Verwenden Sie die Dropdown-Liste Typ , um den passenden Elementtyp auszuwählen:

     Ebene — Nur Fläche

     Zylinder

     Kegel

     Kugel

     Torus

     Extrusion

     Rotation — Nur Fläche

     Aufschrumpfen / Aufwickeln — Nur Fläche

   • Klicken Sie auf , um den Dialog Segmentierungseinstellungen anzeigen zu lassen.
   • Klicken Sie auf /, um zwischen dem Erstellen von Flächen und Volumenmodellen umzuschalten.
   • Verwenden Sie Passung , um die Einpassungsrichtung auszuwählen. Diese Beispiele sind übertrieben, um die Auswirkungen der verschiedenen Einpassungs-Richtungen hervorzuheben:

   Innen einpassen – Wählen Sie diese Option, um die Regelfläche so einzupassen, dass sie knapp unterhalb des Inneren des Netzes liegt.	Durch die Mitte einpassen – Wählen Sie diese Option, um die Regelfläche so nahe der Mitte des Netzes wie möglich einzupassen.
   Außen einpassen – Wählen Sie diese Option, um die Regelfläche so einzupassen, dass sie gerade oberhalb des Äußeren des Netzes liegt.

4. Wählen Sie einen Dreiecksbereich im Netz mithilfe der Optionen unter Netz-Werkzeuge-Registerkarte > Auswahl-Gruppe aus.

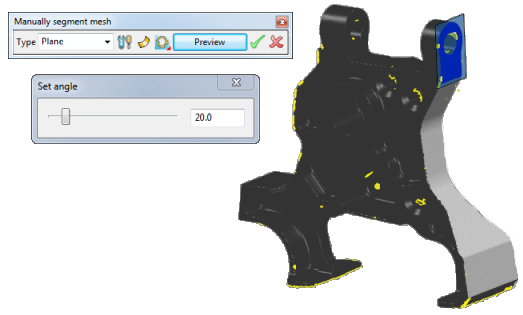

5. Klicken Sie auf Vorschau, um eine Vorschau der erzeugten Elemente im Modell anzuzeigen:



Tipp: Bewegen Sie den Mauszeiger über das erzeugte Element, um die Anpassungstoleranz anzuzeigen.
6. Klicken Sie auf , um das Element zuzuweisen und auszublenden. Klicken Sie alternativ auf , um die Vorschau abzubrechen und das Dialogfeld zu schließen.



Tipp: Das Klicken auf ein Element hat dieselbe Wirkung wie das Klicken auf .

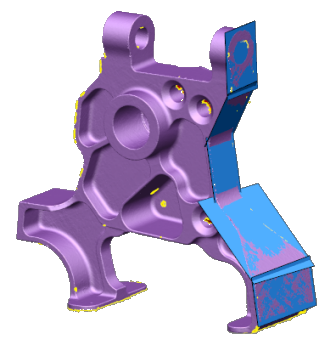

7. Schließen Sie das Dialogfeld, um die neu erstellten Elemente anzuzeigen:



Tipp: Zuvor erstellte Flächen bleiben erhalten, wenn Sie das Programm beenden und dann die Netzaufteilung für dasselbe Netz wieder öffnen.

Wenn Sie eine Fläche löschen, bevor Sie zur Netzaufteilung zurückkehren, werden deren Bereiche freigegeben.

Wenn Sie das Netz rückgängig machen, wiederholen oder ändern, gehen die bestehen gebliebenen Daten verloren. In diesem Fall kann die Netzaufteilung sich nicht an die erstellten Flächen erinnern.
