Segmentierungseinstellungen-Dialog

Mithilfe des Segmentierungseinstellungen-Dialogs können Sie gemeinsame Segmentierungseinstellungen für manuelle und automatische Segmentierungsvorgänge steuern.

So ändern Sie die Einstellungen für manuelle und automatische Segmentierungsvorgänge

1. Klicken Sie auf die Schaltfläche Segmentierungseinstellungen im Dialogfeld Netz aufteilen. Der Segmentierungseinstellungen-Dialog wird angezeigt.

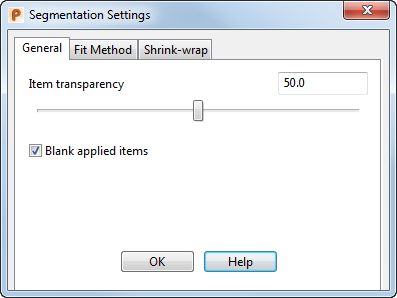

2. Verwenden Sie die Allgemein-Registerkarte für Folgendes:



   • Klicken Sie auf den Schieber Element-Transparenz, und ziehen Sie ihn, um die Transparenz der eingepassten Oberflächen während der Vorschau zu ändern.
   • Wählen Sie Ausgeführte Elemente ausblenden aus, um automatisch alle ausgeführten Oberflächen auszublenden. Ist diese Option abgewählt, bestimmt die oben ausgewählte Transparenzeinstellung die Darstellung der angewendeten Oberflächen.
   Anmerkung: Dieses Kontrollkästchen ist auch im Dialogfeld Netz aufteilen verfügbar.

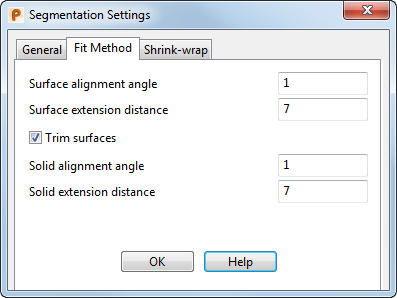

3. Verwenden Sie die EinpassverfahrenRegisterkarte für Folgendes:



   • Bearbeiten Sie den Flächenausrichtungswinkel, um die Toleranz für die Ausrichtung von Regelflächen an einer Hauptfläche zu definieren.
   • Bearbeiten Sie den Flächenverlängerungsabstand, um den Abstand zu definieren, um den eine Regelfläche über deren Bereichskante hinaus verlängert wird.
   Anmerkung: Dies wird auf alle Oberflächen im Modell angewendet. Hierin liegt der Unterschied zum Dialogfeld Verlängerung ändern, wofür eine Auswahl an Oberflächen erforderlich ist.
   • Wählen Sie die Option Flächen trimmen aus, um bei der Segmentierung getrimmte Oberflächen zu erstellen.
   • Wiederholen Sie dies ggf. für Volumenausrichtungswinkel und Volumen Verlängerungsabstand.
   Anmerkung: Über Datei > Optionen > Anwendungsoptionen > Objekt > Netz können Sie ebenfalls auf diese Optionen zugreifen. Nun können diese Optionen für Oberflächen und Volumenmodelle unabhängig geändert werden.

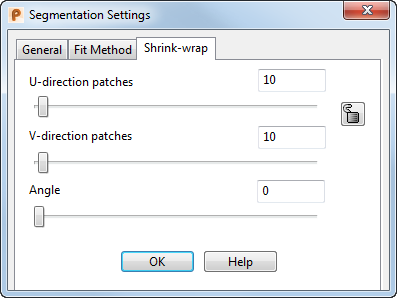

4. So verwenden Sie die Aufschrumpfen/-wickeln-Registerkarte
   • Klicken Sie auf die Schaltfläche Das Netz manuell aufteilen , um die Optionen anzuzeigen:



   • Verwenden Sie den Schieber Flächenfelder in U-Richtung, oder geben Sie einen genauen Wert ein, um die Anzahl der Kontrollpunkte in U-Richtung festzulegen, die zur Erstellung der Flächenkurven im 2D-Raum verwendet werden.
   • Verwenden Sie den Schieber Flächenfelder in V-Richtung, oder geben Sie einen genauen Wert ein, um die Anzahl der Kontrollpunkte in V-Richtung festzulegen, die zur Erstellung der Flächenkurven im 2D-Raum verwendet werden.
   • Klicken Sie auf , um die Anzahl der Kontrollpunkte in beiden Richtungen gleich zu ändern.
   • Klicken Sie auf den Schieber Winkel, und ziehen Sie ihn, um die Aufschrumpf-Aufwickelfläche manuell auszurichten.
   Anmerkung: Diese Optionen sind dieselben wie im Dialogfeld Netz aufschrumpfen/-wickeln, das unter Verwalten-Registerkarte > Erstellen-Gruppe > Option Aufschrumpfen/-wickeln verfügbar ist.

Anmerkung: Die Schaltfläche Segmentierungseinstellungen ist für die Optionen Automatisch und Manuelle Aufteilung vorhanden.
