Erstellen einer Trimmlinie

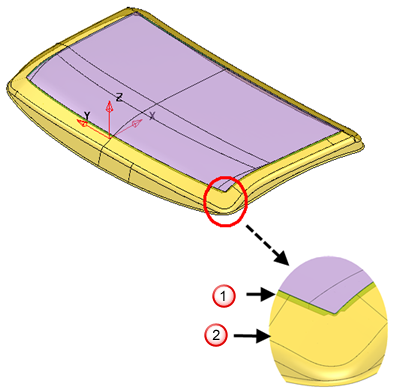

Eine Trimmlinie ist eine Kurve, die das abgewickelte Volumen eines Flanschteils darstellt, bevor es geformt wird. Das Bauteil ist abgewickelt, gebogen, um ein ebenes Muster zu erstellen, das seinen Umfang definiert. Die Kurve wird dann auf eine Zusatzfläche projiziert. Dies ist nützlich beim Schneiden von Flanschteilen aus Blech, die dann in eine endgültige Form und Ausrichtung gebogen werden.

Anmerkung: Um auf das Trimmlinien-Modul zuzugreifen, aktivieren Sie Toolmaker auf der Registerkarte Assistent > Toolmaker ein.

So erstellen Sie eine Trimmlinie

1. Erstellen Sie eine Zusatzfläche.
   Anmerkung: Weitere Informationen finden Sie im Abschnitt Flächenmodellerstellung.
2. Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Aufwickeln > Trimmlinie.

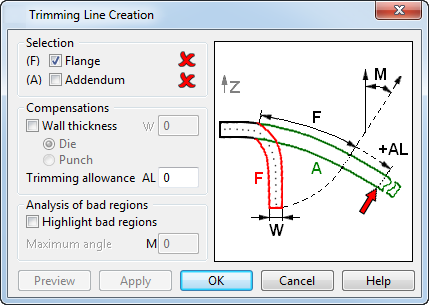

   Das Dialogfeld Trimmlinie erstellen wird angezeigt:



3. Verwenden Sie die Optionen im Dialogfeld, um die Trimmlinie zu erstellen:

   Auswahl

   • Flansch – Wählen Sie die Flanschfläche (F). Im folgenden Modell wird diese Fläche durch dargestellt. Wenn die Flanschfläche Bohrungen enthält, werden die Trimmlinien dieser Bohrungen als zusammengesetzte Kurven erstellt.
   • Zusätzliche Fläche – Wählen Sie die Zusatzfläche (A). Im folgenden Modell wird diese Fläche durch dargestellt.



   Kompensationen

   Die in diesem Abschnitt festgelegten Werte werden in der Berechnung der Trimmlinie aufgenommen:

   • Wandstärke – Gibt die Dicke des Flansches an. Wählen Sie diese Option, um die Dicke (W) zur Berechnung der Trimmlinie zu verwenden.
   • Matrize – Wählen Sie diese Option, um die Wandstärke bei der Erstellung einer Matrize anzuwenden.
   • Stempel – Wählen Sie diese Option, um die Wandstärke bei der Erstellung eines Stempels anzuwenden.
   • Trimmaufmaß – Zusätzliches Aufmaß, um sicherzustellen, dass ausreichend Metall zum Erstellen der erforderlichen Flanschfläche vorhanden ist.

   Untersuchung schlechter Bereiche

   • Schlechte Bereiche hervorheben – Wählen Sie diese Option, um Trimmlinien an einer zu steilen Neigung hervorzuheben. Die Neigung der Zusatzfläche, an der die Trimmlinie erstellt wird, sollte so sanft wie möglich sein.
   • Maximaler guter Winkel – Wenn Schlechte Bereiche hervorheben ausgewählt ist, können Sie einen Winkel eingeben. Jede Trimmlinie für eine Neigung, die steiler als dieser Winkel ist, wird hervorgehoben.
4. Klicken Sie auf OK, um die Trimmlinie zu erstellen und das Dialogfeld zu schließen.
