Beispiel für die Verwendung des Volumenmodell-Doktors

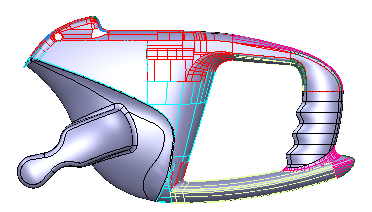

Das folgende Modell dient zur Darstellung der Erstellung eines fehlerfreien Volumenmodells.

1. Klicken Sie auf Start-Registerkarte > Auswahl-Gruppe > Alle Flächen.
2. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Aus Elementen> Aus Oberflächen/Netzen.
3. Klicken Sie auf Nein für den 'Wasserdicht-Assistenten.
4. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Reparieren-Gruppe > Volumenmodell-Doktor.

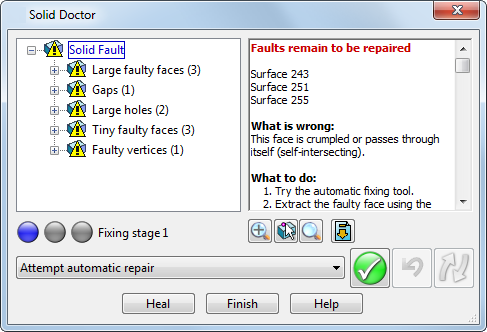

   Das Dialogfeld Volumenmodell-Doktor wird angezeigt:



   Die erste Fehlergruppe wird im Fehlerbaum ausgewählt und im Modell angezeigt.



5. Wählen Sie Lücken (1).
6. Klicken Sie auf Flächen rings um die Lücke herausziehen und ändern in der Dropdown-Liste Reparaturoptionen.
7. Klicken Sie auf Ausgewählte Fehler bearbeiten .
8. Vergrößern Sie den Bereich um die Lücke im Modellfenster, und wählen Sie die drei Flächen aus (siehe Abbildung unten).



9. Klicken Sie auf Löschen .
10. Klicken Sie auf Start-Registerkarte > Auswahl-Gruppe > Alle Flächen.
11. Klicken Sie auf Zuweisen auf der Doktor-Änderung-Symbolleiste.



12. Klicken Sie auf Kleine fehlerhafte Flächen (3).
13. Klicken Sie auf Flächen löschen in der Dropdown-Liste Reparaturoptionen.
14. Klicken Sie auf Ausgewählte Fehler bearbeiten .
15. Klicken Sie auf Das Volumenmodell auf Fehler nochmals überprüfen .
16. Klicken Sie auf die Beschriftung Lücke des Fehlers im Modell.
17. Klicken Sie auf Flächen rings um die Lücke herausziehen und ändern in der Dropdown-Liste Reparaturoptionen.
18. Klicken Sie auf Ausgewählte Fehler bearbeiten .
19. Klicken Sie auf Zuweisen auf der Doktor-Änderung-Symbolleiste.



20. Klicken Sie auf Lücke 1 im Fehlerbaum.
21. Klicken Sie auf Lücke mit tangentialer Fläche schließen in der Dropdown-Liste Reparaturoptionen.
22. Klicken Sie auf Ausgewählte Fehler bearbeiten .
23. Klicken Sie auf Das Volumenmodell auf Fehler nochmals überprüfen .

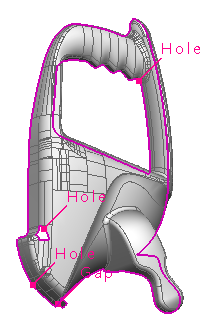

    Die äußere Kante des Volumenmodells ist nun als Loch markiert.



24. Klicken Sie auf Absichtlich großes Loch nicht beachten in der Dropdown-Liste Reparaturoptionen.
25. Klicken Sie auf Ausgewählte Fehler bearbeiten .
26. Klicken Sie auf Beenden.
