Benutzerdefinierte Kataloge – Gruppierung

Folgende Eigenschaften können geändert werden:

• Gruppierung von Richtungen.
• Reihenfolge, in der Bemaßungen und Gruppen angezeigt werden.

Zum Beispiel:

1. Erstellen Sie einen benutzerdefinierten Katalog namens XXXX, der die Hasco-Inbusschraube (Z30) enthält.

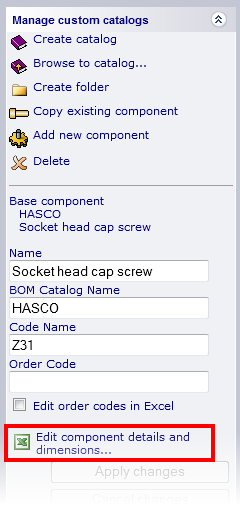

2. Klicken Sie auf Komponentendetails und Bemaßungen ändern.



3. MS-Excel wird automatisch in der Taskleiste geöffnet.

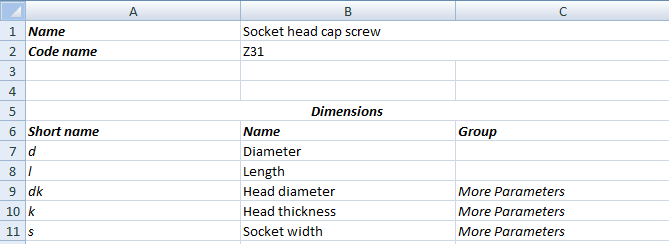

4. Wechseln Sie zu MS-Excel, um die Tabelle anzuzeigen, die automatisch erstellt wurde.

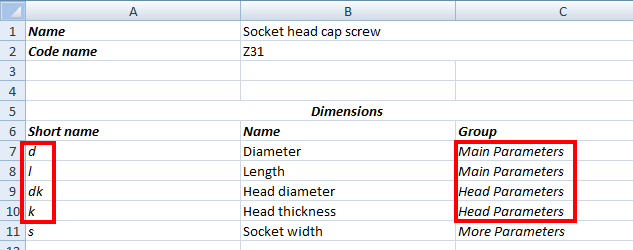

5. Geben Sie in der Tabelle Folgendes ein:
   • Hauptparameter in die Zellen der Gruppe für d und l
   • Kopfparameter in die Zellen der Gruppe für dk und k



6. Speichern Sie die Änderungen an der Tabelle.
7. Wechseln Sie zurück zu PowerShape, und klicken Sie auf Änderungen Ausführen.



   Die Komponentenparameter werden wie folgt gruppiert:

   • Bemaßungen mit demselben Gruppennamen werden in einer Gruppe zusammengefasst.
   • Wenn eine Gruppe mit dem angegebenen Namen nicht vorhanden ist, wird eine neue Gruppe erstellt.
   • Bemaßungen ohne Gruppennamen sind in der Hauptgruppe oder in Parametern enthalten.
8. Doppelklicken Sie auf die Komponente im Anwenderkatalogbaum, um die Komponente im Fenster Komponenten-Assistent zu öffnen.

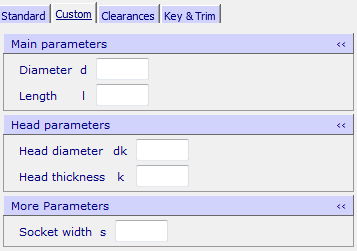

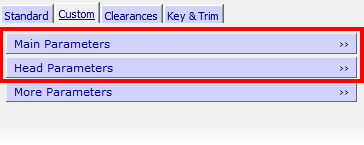

9. Klicken Sie auf die Registerkarte Benutzerdefiniert. Die Gruppen Hauptparameter und Kopfparameter werden angezeigt.



10. Klicken Sie auf die Gruppen, um die Parameter anzuzeigen.



Tipp:

• Diese Technik ist hilfreich für eine Platte. Sie können Parameter zu Befestigungsschrauben getrennt von denen zu Säulenbohrungen gruppieren.
