Kataloge enthalten Standardkomponenten, die Sie auswählen können, um sie zu Ihrem Modell oder Ihrer Baugruppe hinzuzufügen. Produktspezifische Kataloge werden unterstützt.
Anmerkung: Die Verfügbarkeit einiger produktspezifischer Kataloge ist lizenzabhängig.
Toolmaker unterstützt Formkomponenten von den folgenden Kataloganbietern:
|
Crusteel |
Danly |
DME – Europa (sowohl Euro- als auch DME-Standards) |
|
DME – Nordamerika |
DMS |
Futaba |
|
Hales |
Hasco |
Kishin |
|
LKM |
Meusburger |
MISUMI |
|
PCS |
Pedrotti |
Polimold |
|
Progressiv |
Rabourdin |
VAP |
|
Sideco |
Strack |
Unbrako (metrisch und britisch) |
Sie können auch Ihre eigenen benutzerdefinierten Kataloge erstellen, um folgende Aktionen durchzuführen:
- Häufig verwendete Komponenten in einer Gruppe zusammenfassen. Ein benutzerdefinierter Katalog kann Komponenten von unterschiedlichen Herstellern enthalten.
- Standardkomponenten umbenennen. Die zugrundeliegende Geometrie der Komponente und die Verknüpfung zum Hersteller bleiben davon unberührt. Die Komponente übernimmt alle Änderungen an der Komponente im Herstellerkatalog.
- Komponenten mit eigenen Bemaßungen, Bestellcodes und Namen versehen. Diese Komponenten können dann im Komponenten-Assistenten verwendet werden.
So verwalten Sie benutzerdefinierte Kataloge
- Wählen Sie Assistent-Registerkarte > Modus-Gruppe > Toolmaker ein/aus, um Toolmaker auszuführen.
- Klicken Sie auf Assistent-Registerkarte > Formteil ändern-Gruppe > Komponenten-Assistent.

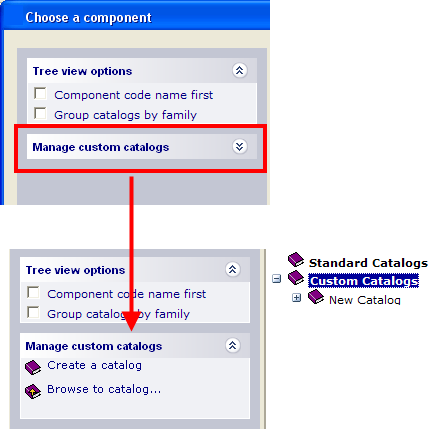

- Klicken Sie auf Benutzerdefinierte Kataloge verwalten, um die Optionen anzuzeigen.
- Verwenden Sie die Optionen für Folgendes:
- Suchen eines vorhandenen Katalogs.
- Erstellen eines neuen benutzerdefinierten Katalogs.
Tipp: Klicken Sie zum Schließen der Baumansichtsoptionen im Dialogfeld Komponenten-Assistenten auf
. Dadurch müssen Sie weniger Bildläufe durchführen.
