Erstellen einer zylindrischen 360-Grad-Aufwicklung

So erstellen Sie eine zylindrische 360-Grad-Aufwicklung

1. Wählen Sie die zylindrische Fläche aus, auf die aufgewickelt werden soll.

   Das zylindrische Form der unten angezeigten Flasche ist ein Beispiel dafür, wo eine zylindrische 360-Grad-Aufwicklung verwendet werden kann:



2. Klicken Sie auf Fläche-Registerkarte > Erstellen-Gruppe > Aufwickeln.

   Die Seite Zielobjektauswahl des Aufwickel-Assistenten wird geöffnet.

3. Klicken Sie auf Weiter.

   Die Seite Auswahl für das Aufwickeln wird geöffnet.

4. Wählen Sie die Option DMT-Datei.
5. Wählen Sie im Dialogfeld Lade DMT-Datei die für die Aufwicklung zu verwendende DMT-Datei aus. Das Bild wird im Dialogfeld angezeigt:



6. Klicken Sie auf Weiter.

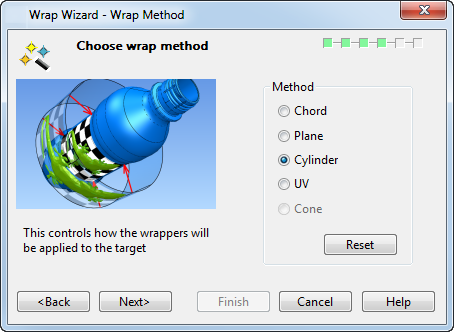

7. Wählen Sie das Aufwickelverfahren Zylinder aus:



   Auf dem Zielobjekt wird ein Schachbrett-Bildeffekt angezeigt, um die Resultate des Aufwickelverfahrens Zylinder zu zeigen:



8. Klicken Sie auf Weiter.

   Die Aufwicklung wird auf dem Zylinder angezeigt:

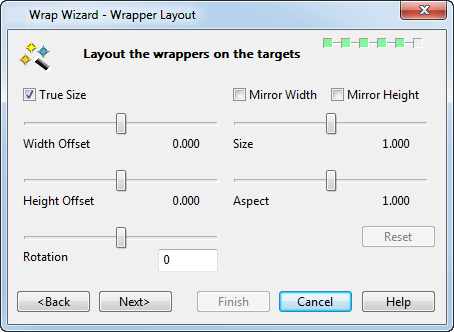

   Die Seite Anordnung beim Aufwickeln wird geöffnet, auf der Sie die Anordnungseinstellungen für die Aufwicklung auf dem Objekt anpassen.

   Tipp: Um mit einer zylindrischen 360-Grad-Aufwicklung die besten Ergebnisse zu erzielen, sollten Sie die Größe so anpassen, dass sich die Kanten der Aufwicklung leicht überlappen, wo sie zusammentreffen.



   In diesem Beispiel mit der Flasche ist die Option Wahre Größe abgewählt, und die Größe ist auf 1,005 angepasst.

9. Klicken Sie auf Weiter.
10. Klicken Sie auf Beenden.

    Das Beispiel mit der Flasche zeigt die Auswirkungen dieser zylindrischen 360-Grad-Aufwicklung:
