Drahtmodelle auf Oberflächen oder Volumenmodelle aufwickeln

Anmerkung: Die Verfügbarkeit von Aufwickel-Funktionalität ist abhängig von der jeweiligen Lizenz.

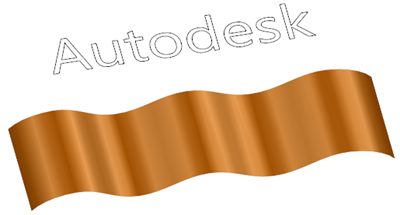

Es ist möglich, Drahtmodellobjekte, zum Beispiel ein Textelement, auf Oberflächen oder Volumenmodelle aufzuwickeln:

So erstellen Sie eine Aufwicklung

1. Vergewissern Sie sich, dass die Drahtmodellobjekte korrekt auf der XY-Ebene ausgerichtet sind.

   Bei der Aufwicklung werden die Drahtmodell-Objekte in 2D umgewandelt, indem sie auf die XY-Ebene des globalen Systems oder die Gruppenarbeitsebene der Objekte (falls vorhanden) projiziert werden.

   Wenn Ihre Drahtmodell-Geometrie nicht ordnungsgemäß an der XY-Ebene ausgerichtet ist, führen Sie die folgenden Schritte aus:

   1. Erstellen Sie eine gruppierte Arbeitsebene.
   2. Richten Sie die Arbeitsebene so aus, dass deren Z-Achse senkrecht zur Ebene der Geometrie wird.
   3. Wählen Sie die Drahtmodell-Objekte aus.
   4. Wählen Sie Arbeitsebene-Registerkarte > Gruppe-Gruppe > Zur Gruppe hinzufügen aus, um die Drahtmodell-Objekte der Gruppe der Arbeitsebene hinzuzufügen.
   5. Deaktivieren Sie die gruppierte Arbeitsebene.
2. Erstellen Sie eine Arbeitsebene, falls nötig, um das Drahtmodell auf den Volumenmodell- oder Oberflächenobjekten zu positionieren.

   Das Drahtmodell wird im Ursprung der Arbeitsebene zentriert und seine Y-Achse wird auf die Y-Achse der Arbeitsebene ausgerichtet (falls Sie sich dafür entscheiden, die Arbeitsebenen-Option zu verwenden).

3. Wählen Sie Ansicht-Registerkarte > Erscheinungsbild-Gruppe > Schattieren > Schattiert aus, um das Modell zu schattieren.
4. Wählen Sie alle Drahtmodell-, Volumenmodell- und Oberflächenobjekte aus, die Sie verwenden möchten.
5. Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Aufwickeln, um den Aufwickel-Assistenten zu starten.

Anmerkung: Der Aufwickel-Assistent kann auch über Fläche-Registerkarte > Erstellen-Gruppe aufgerufen werden.
