Optionen für das Dialogfeld Fläche aus Querschnitt und zwei Führungskurven

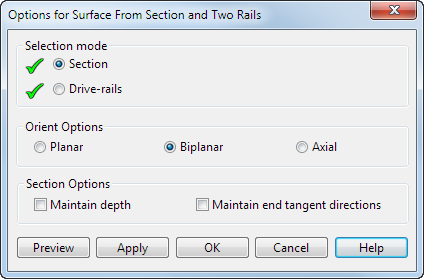

Wenn Sie beim Erstellen einer Fläche mit der Option Zwei Führungskurven im Dialogfeld Smart Surfacer auf Erweitert klicken, wird das Dialogfeld Fläche aus Querschnitt und zwei Führungskurven angezeigt. Verwenden Sie dieses Dialogfeld, um erweiterte Erstellungsoptionen anzugeben.

• Auswahlmodus

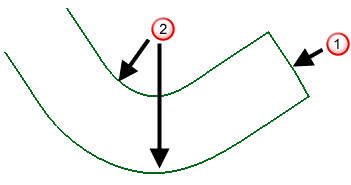

  • Schnittansicht – Wählen Sie ein Drahtmodellobjekt für den Querschnitt aus.
  • Führungskurven – Wählen Sie zwei Drahtmodelobjekte für die Führungskurven aus.



• Ausrichtungsoptionen – Wählen Sie eine der folgenden Optionen aus:
  • Eben
  • Biplanar
  • Axial

  In den meisten Fällen sollte Ihnen die Standardoption die richtigen Ergebnisse liefern. Wenn Sie auf Vorschau klicken und die resultierende Fläche nicht Ihren Erwartungen entspricht, verwenden Sie eine andere Option.

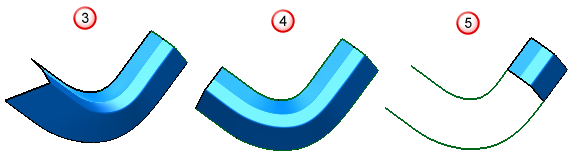

  Das oben stehende Beispiel erzeugt die folgenden Flächen:

  Ebene Option

  Biplanare Option

  Axiale Option



  Die Ergebnisse für Axial und Biplanar sehen gleich aus.

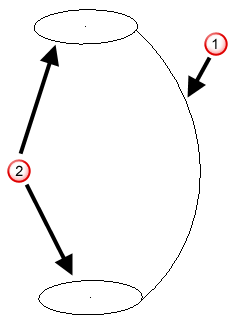

  Im Beispiel unten

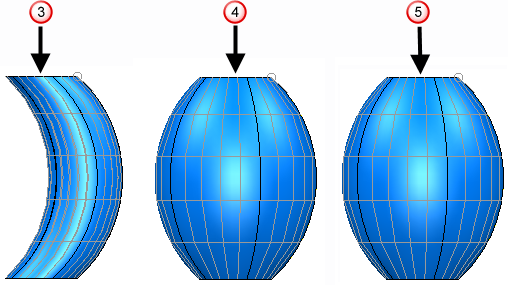

  ergeben sich die folgenden Flächen:



  Die drei Optionen haben drei unterschiedliche Ergebnisse.

• Querschnitts-Optionen – Mit diesen Optionen können Sie dem zur Flächenerstellung verwendeten Querschnitt unterschiedliche Kriterien zuweisen.

  Im Beispiel unten wird dies dargestellt, wenn beide Optionen abgewählt sind. Die Höhe des Profils vergrößert sich entlang der Länge der Führungskurven:

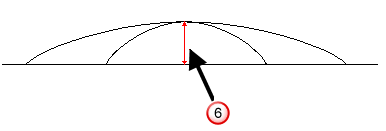

  • Tiefe beibehalten – Die Höhe des Profils wird für die Länge der Führungskurven beibehalten. In dem nachfolgenden Bespiel , zeigt die Tiefe an:



    Das nachfolgende Beispiel stellt die Fläche dar, die erstellt wird, wenn Tiefe beibehalten verwendet wird.



  • Endtangentenrichtungen beibehalten – Der Winkel der Tangente der Führungskurve und der Fläche wird für die Länge der Führungskurven beibehalten. Um diese Option zu nutzen, muss mindestens ein Punkt auf dem Profil vorhanden sein. Ein Beispiel finden Sie im Folgenden:



    Tangentenwinkel beim Schnittpunkt des Profils und der Führungskurve.

    Führungskurve.

    Tangentenwinkel beim Schnittpunkt der Fläche und der Führungskurve.

    Das nachfolgende Beispiel stellt die Fläche dar, die generiert wird, wenn Endtangentenrichtungen beibehalten verwendet wird.



    Sie können Tiefe beibehalten und Endtangentenrichtungen bewahren zusammen auswählen. Das nachfolgende Beispiel stellt die Fläche dar, die generiert wird, wenn beide Optionen ausgewählt sind.



• Vorschau — Zeigt Sie erstellte Fläche unter Verwendung der aktuellen Einstellungen im Formular an. Sie können die Einstellungen im Dialog weiterhin ändern, bis Sie mit der in der Vorschau angezeigten Oberfläche zufrieden sind.
• Ausführen — Speichert die Fläche. Das Formular bleibt geöffnet, um mehr Drahtmodellobjekte auszuwählen und um weitere Flächen zu erstellen.
