Beispiel für das Erstellen einer Volumenextrusion aus einer Skizze

So erstellen Sie eine Volumenextrusion aus einer Skizze

1. Wählen Sie das Zeichnungselement aus, und klicken Sie auf Volumenmodell-Registerkarte > Erstellen-Gruppe > Extrusion.

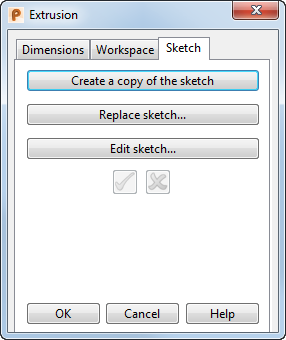

2. Klicken Sie mit der rechten Maustaste auf das erstellte extrudierte Volumenmodell, und wählen Sie Modifizieren aus, um das Dialogfeld Extrusion anzuzeigen:



3. Klicken Sie in diesem Dialogfeld auf Skizze-Registerkarte > Kontur ändern. Dadurch wechselt Sie zurück in den Skizzenmodus, in dem Sie Änderungen an den Skizzenbemaßungen und -bedingungen vornehmen können.
4. Klicken Sie auf , um die an der Skizze vorgenommenen Änderungen zu übernehmen, und verlassen Sie denSkizzenmodus. Diese Änderungen werden auf die Volumenmodellextrusion angewendet.
   Anmerkung: Zudem werden die Erstellung von drehsymmetrischen Volumen, Extrusionsflächen, Rotationsflächen, Volumenmodell-Inselmerkmalen mit einzelnem Profil und Volumentaschenmerkmalen mit einzelnem Profil aus einer Skizze unterstützt.
