Die Verknüpfungsart bestimmt die Beziehung zwischen den Verknüpfungen der beiden Komponenten in der Baugruppe.
Es stehen drei Optionen zur Auswahl:
- Koinzident
- Im Winkel/parallel
- Lotrecht

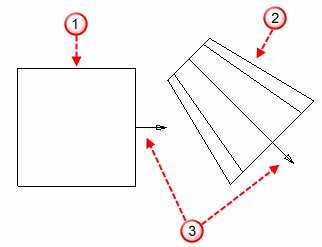

Im 2D-Beispiel unten:
ist die primäre Komponente.
ist die sekundäre Komponente.
zeigt die ausgewählten ebenen Verknüpfungen an.
Die sekundäre Komponente wird unter Verwendung der Verknüpfung der primären Komponente positioniert.

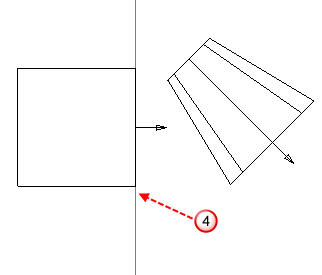

Die primäre Komponente im Beispiel verfügt über eine Ebenen-Verknüpfung. Die Ebene der Verknüpfung wird verwendet, um die sekundäre Komponente zu positionieren. Die Linie, die die Ebene darstellt, wird durch
angegeben:

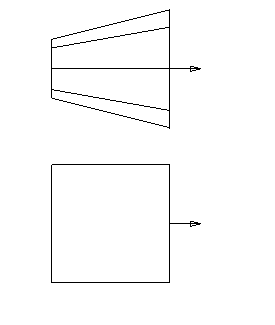

Zusammenfallend – Die sekundäre Komponente wird so positioniert, dass ihre Verknüpfung mit der Verknüpfung der primären Komponente übereinstimmt.
In diesem Beispiel wird die sekundäre Komponente so positioniert, dass sich ihre Ebenen-Verknüpfung an derselben Position wie die der primären Komponente befindet.
Sie können die sekundäre Komponente so positionieren, dass sich ihre Verknüpfung in einem bestimmten Abstand zur Verknüpfung der primären Komponente befindet. Geben Sie einen Abstand ein, oder verwenden Sie die Winkel/Abstand-Skalierung, um einen Abstand zu definieren.

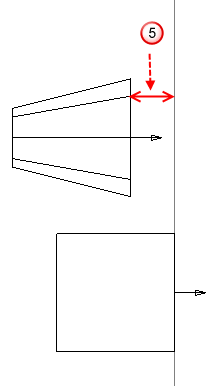

In diesem Beispiel wird die sekundäre Komponente so positioniert, dass sich ihre Ebenen-Verknüpfung in einem bestimmten Abstand zur Ebenen-Verknüpfung der primären Komponente befindet. Der Abstand wird durch
angegeben:
Im Winkel/parallel – Die sekundäre Komponente wird so positioniert, dass sich ihre Verknüpfung in einem Winkel zur Verknüpfung der primären Komponente befindet. Wenn der Winkel 0 beträgt, wird die sekundäre Komponente so positioniert, dass ihre Verknüpfung parallel zur Verknüpfung der primären Komponente ist. Geben Sie einen Winkel ein, oder verwenden Sie die Winkel/Abstand-Skalierung, um einen Winkel zu definieren.
In diesem Beispiel wird die sekundäre Komponente so positioniert, dass ihre Ebenen-Verknüpfung parallel zur Ebenen-Verknüpfung der primären Komponente ist. Die Position der beiden parallelen Ebenen wird durch
angegeben.
Die Verknüpfungsart Im Winkel/parallel kann für die folgenden Verknüpfungsarten eingestellt werden:
- Ebene zu Ebene
- Ebene zu Linie
- Linie zu Ebene
- Linie zu Linie
Der Abstand zwischen den Ebenen ist zum jetzigen Zeitpunkt noch nicht definiert und muss durch eine andere Verknüpfungsart festgelegt werden.

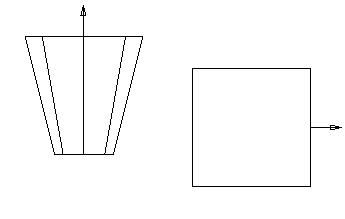

Rechtwinklig – Die sekundäre Komponente wird so positioniert, dass ihre Verknüpfung rechtwinklig zur Verknüpfung der primären Komponente ist.
In diesem Beispiel wird die sekundäre Komponente so positioniert, dass ihre Ebenen-Verknüpfung rechtwinklig zur Ebenen-Verknüpfung der primären Komponente ist.
