Regelflächen aus Tasterpunkten erstellen

Sie können Drahtmodellobjekte, Regelflächen und Regelvolumen erstellen, indem Sie Punkte auf einem CAD-Modell anklicken oder Punkte auf einem physikalischen Modell messen.

Um Geometrie aus gemessenen Punkten abzuleiten:

  1. Auswahl von Regelflächen aus Punkten aus:
    • Schaltfläche Regelgeometrie aus Punkten auf der Punkte aufnehmen-Symbolleiste:

    • Assistent-Registerkarte > Geräte-Gruppe > Regelgeometrie aus Punkten.

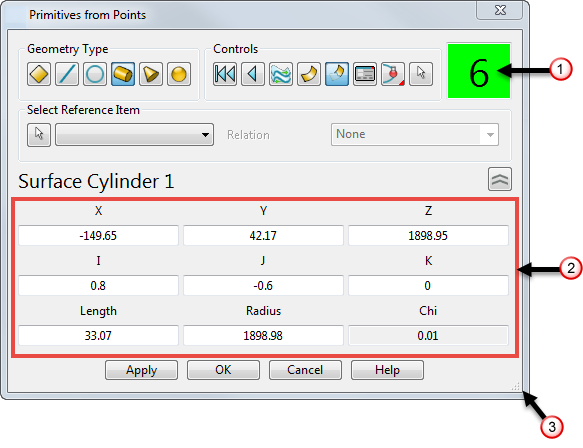

    Das Formular Regelgeometrie aus Punkten wird angezeigt.

  2. Verwenden Sie die Optionen im Regelgeometrie aus Punkten Formular , um die Form und den Typ der Geometrie, die Sie anlegen möchten, festzulegen.
  3. Messen Sie Ihr Modell anhand der Anzahl von Punkten, die das Dialogfeld vorgibt:



    Die Geometrie wird auf das CAD-Modell gezeichnet:

  4. Fügen Sie zusätzliche Punkte hinzu, wenn dies zur genauen Abstimmung Ihrer Geometrie erforderlich ist.
  5. Klicken Sie auf Ausführen, um Änderungen anzunehmen und die Geometrie auf Ihr Modell anzuwenden.
  6. Tipp: Sie können auch rechtsklicken, um Änderungen anzuwenden und Geometrie hinzuzufügen.
