Ausrichtungsoptionen für die Winkelschnittansicht

Die zwei Ausrichtungsoptionen für die Winkelschnittansicht werden auf ähnliche Art und Weise verwendet, führen aber zu unterschiedlichen Ergebnissen.

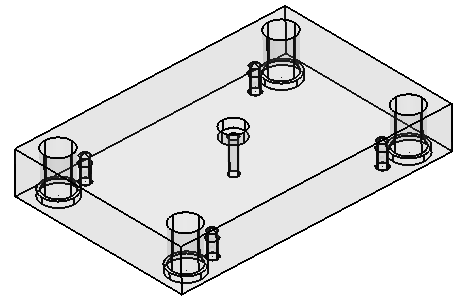

Sehen Sie sich das unten stehende Beispiel an:

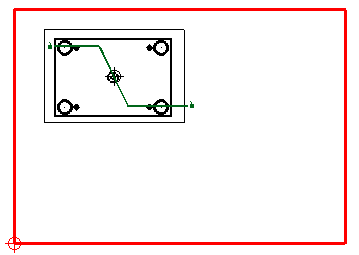

1. Erstellen Sie eine zusammengesetzte Kurve zur Definition eines Stufenschnitts:



2. Erstellen Sie wie unten gezeigt einen Schnitt, wenn die Option Ausrichten der Winkelschnitte an der am nächsten gelegenen Hauptachse auf der Seite Schnitt im Dialogfeld Ansichtsoptionen ausgewählt ist:



   Der Stufenschnitt wird zur Erstellung eines Schnitts projiziert, der dieselbe Größe wie die ursprüngliche Ansicht hat. Diese Projektion kann nicht für präzise Messungen verwendet werden.

3. Wählen Sie Ausrichten der Winkelschnitte an der am nächsten gelegenen Hauptachse ab und Winkel-Stufenschnitte ausrichten auf der Seite Schnitt im Dialogfeld Ansichtsoptionen aus.

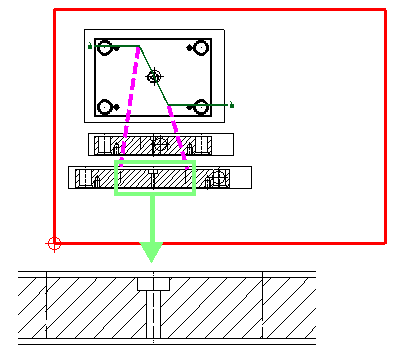

4. Erstellen Sie unter dem ersten Schnitt einen weiteren Schnitt:



   Der hervorgehobene Schnitt oben zeigt, wie der Stufenschnitt abgeflacht wurde, um eine realistische Darstellung des Schnitts in der Bohrung zu bieten. Der abgeflachte Schnitt kann nun präzise gemessen werden.

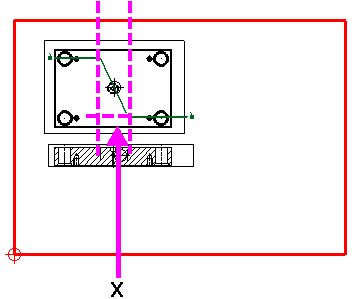

   Wenn ein Stufenschnitt weniger als 1 mm in die Ansichtsrichtung reicht, ist die Schnittlinie ungültig. Betrachten Sie das nachfolgende Beispiel. Beträgt X weniger als 1 mm, ist die Schnittlinie ungültig und eine Fehlermeldung wird angezeigt.
