Schnittansicht erstellen

So erstellen Sie eine Schnittansicht

1. Vergewissern Sie sich, dass Sie eine Zeichnung mit mindestens einer Ansicht haben.

   Wenn keine Zeichnung geöffnet ist, erstellen Sie eine Zeichnung, oder öffnen Sie eine vorhandene Zeichnung.

   Wenn Sie noch keine Ansichten in Ihrer Zeichnung haben, erstellen Sie eine Einzelansicht.

2. Verwenden Sie eine der folgenden Methoden, um eine Linie an der Position durch die Ansicht zu erstellen, an der sich der Schnitt befinden soll:
   • Erstellen Sie mithilfe der Schnittlinie-Symbolleiste automatisch eine Schnittlinie.
   • Zeichnen Sie eine einzelne Linie durch die Ansicht. Weitere Informationen finden Sie unter Erstellen einer Linie.
   • Erstellen Sie eine zusammengesetzte Kurve aus einer Reihe von orthogonalen Linien, um einen Stufenschnitt zu definieren. Weitere Informationen finden Sie unter Erstellen einer zusammengesetzten Kurve durch Nachbildung.



   Anmerkung: Die Linie oder die zusammengesetzte Kurve können kürzer sein als die Ansicht in der sie liegen. Dies erstellt eine Schnittansicht von dem Teil der Ansicht, wo die Linie oder die zusammengesetzte Kurve liegt.
3. Wählen Sie die Linie oder die zusammengesetzte Kurve aus.
4. Klicken Sie auf Entformung-Registerkarte > Ansicht-Gruppe > Schnitt bzw. Schnitt mit Hintergrund.

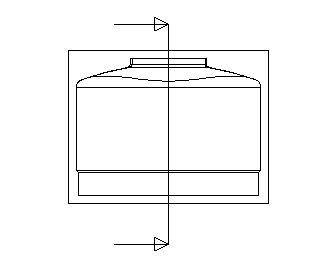

   Auf der Linie werden Pfeile gezeichnet, um die Blickrichtung festzulegen.

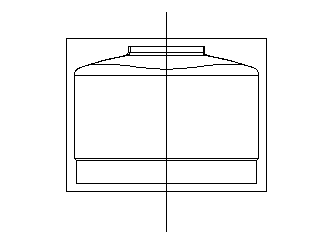

   Der Umriss der neuen Blickbewegungen bewegt sich mit dem Mauszeiger.

5. Klicken Sie auf einen der Pfeile, um die Ansichtsrichtung zu ändern.

   Die Pfeile ändern ihre Richtung, um anzuzeigen, dass sich die Blickrichtung geändert hat.

6. Klicken Sie auf die Zeichnung, um die Ansicht zu platzieren.
   Anmerkung: Sie können die Schnittansicht auf der aktuellen Zeichnung positionieren oder mithilfe von Ansicht-Registerkarte > Fenster-Gruppe > Anordnen und Wechseln ein anderes Zeichnungsfenster auswählen.

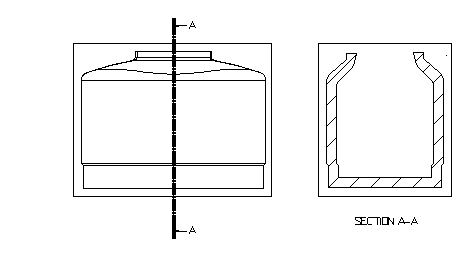

   Die Schnittansicht wird gezeichnet:

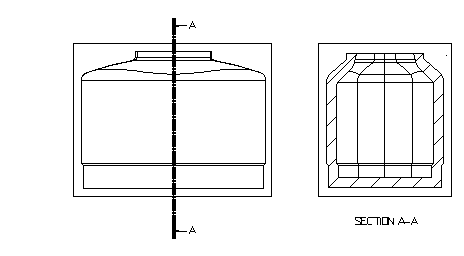

   Wenn Sie die Option Schnitt mit Hintergrund ausgewählt haben, werden auch die Hintergrundinformationen gezeichnet:



   Anmerkung: Wenn Sie die Option Ausblenden aus dem Kontextmenü Ansicht oder die Option Verdeckt aus dem Dialogfeld Ansicht ändern auswählen, werden Hintergrundinformationen in Schnittansichten verdeckt. Weitere Einzelheiten erhalten Sie im Kapitel Ansicht ändern.
7. Klicken Sie mit der rechten Maustaste auf das Objekt, und wählen Sie Löschen aus dem Kontextmenü aus, um eine Schnittansicht oder eine Zeichnung mit Schnittansichten zu löschen.

   Das Dialogfeld Abfrage wird angezeigt und informiert Sie über die Abhängigkeiten der Schnittansicht. Klicken Sie auf Ja, um sowohl die Schnittansicht als auch die Ansicht oder Zeichnung, mit der eine Abhängigkeit besteht, zu löschen.

Sie können außerdem Winkelschnittansichten und Stufenschnittansichten erstellen, indem Sie die entsprechenden Schnittlinien erstellen. Zum Beispiel:

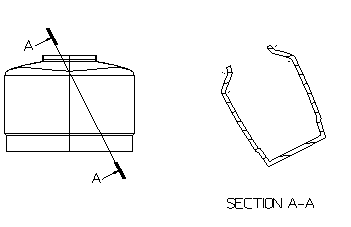

Winkelschnittansicht

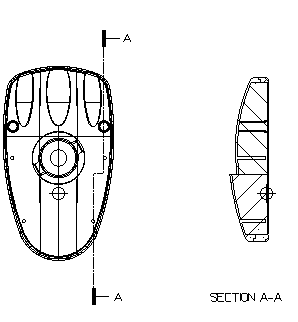

Stufenschnittansicht

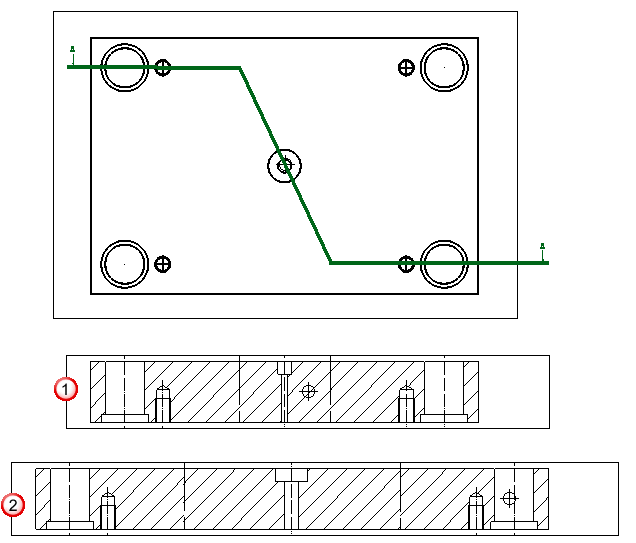

Winkelstufenschnittansicht: Ausrichten der Winkelschnitte an der am nächsten gelegenen Hauptachse – Mit dieser Funktion können Sie einen Schnitt erstellen, der über dieselbe Größe wie das Original verfügt, da die Ansicht in eine einzelne Richtung erfolgt. Durch diese Option wird Schnitt erstellt. Winkel-Stufenschnitte ausrichten – Diese Funktion wird für die präzise Bemaßung verwendet. Diese Option dreht die Ansicht, sodass der Stufenschnitt abgeflacht angezeigt wird. Dadurch kann der Stufenschnitt gemessen werden. Durch diese Option wird Schnitt erstellt. Weitere Informationen finden Sie unter den Ausrichtungsoptionen für Winkelschnittansichten.
