Auswirkungen der Auswahl unterschiedlicher Referenzelemente

Die Beispiele unten zeigen Folgendes:

• die Auswirkungen der Auswahl unterschiedlicher Referenzelemente – Beispiele 1 und 2
• die Auswirkungen der Auswahl eines gekrümmten Referenzelements – Beispiel 3

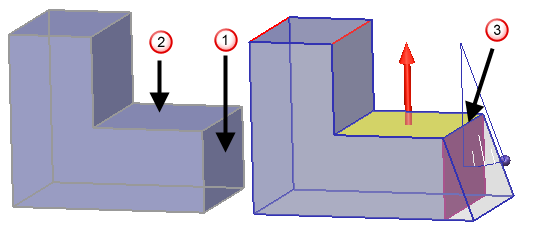

Beispiel 1

1. Wählen Sie die Fläche aus, die eine Formschräge erhalten soll .



2. Wählen Sie das Referenzelement aus.
3. Geben Sie einen Winkel von 25 ein.
4. Klicken Sie auf Ausführen.

Der Schwenkpunkt für die Formschräge spiegelt das ausgewählte Referenzelement wider. Der Winkel wird am Schwenkpunkt gemessen.

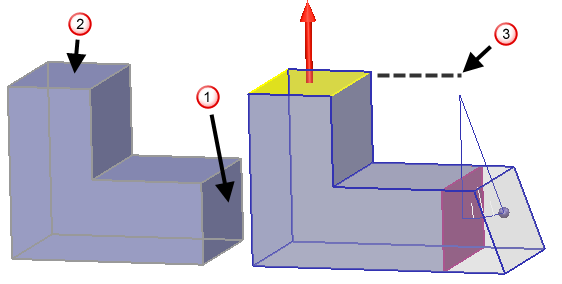

Beispiel 2

1. Wählen Sie die Fläche aus, für die eine Formschräge erstellt werden soll .



2. Wählen Sie das Referenzelement aus.
3. Geben Sie einen Winkel von 25 ein.
4. Klicken Sie auf Ausführen.

   Der Schwenkpunkt für die Formschräge spiegelt das ausgewählte Referenzelement wider. Der Winkel wird am Schwenkpunkt gemessen.

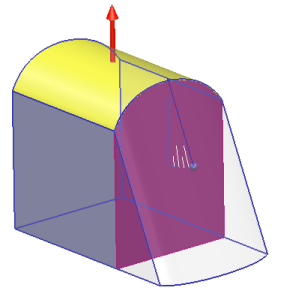

Beispiel 3 – Auswählen eines gekrümmten Referenzelements

1. Wählen Sie die Fläche aus, für die eine Formschräge erstellt werden soll .



2. Wählen Sie das Referenzelement aus.
3. Geben Sie einen Winkel von 25 ein.



4. Klicken Sie auf Ausführen.



   Die Formschräge verfügt über eine gekrümmte Kante zur Darstellung der Krümmung des Referenzelements.
