Einstellungen des Elektroden-Einrichtblatts – Beispiel

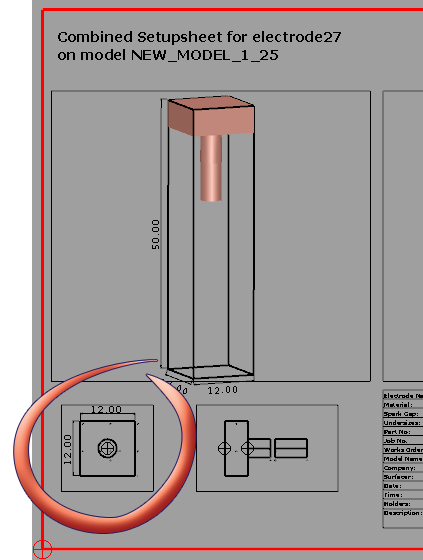

In diesem Beispiel wird eine Elektrodenvorlage verwendet, die eine Ansicht-Option namens Ansicht von oben enthält.

1. Wählen Sie auf der Seite Allgemeine Optionen im Elektrodenassistenten die Option Erstelle Einrichtblatt aus, und klicken Sie auf , um das Dialogfeld Steuerung des Elektroden-Einrichteblatts anzuzeigen.
2. Wählen Sie Kombiniertes Einrichtblatt aus, und klickenSie auf , um das Dialogfeld Einstellungen des Elektroden-Einrichteblatts anzuzeigen.
3. Wählen Sie Ansicht von oben aus der Liste Ansicht aus. Die folgenden Bemaßungsoptionen stehen zur Verfügung:
   • leer
   • Basis
   • Frame
   • Brennbereich

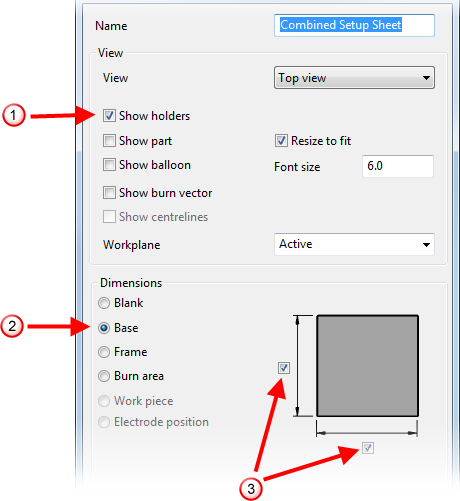

4. Wählen Sie die Elemente aus, die auf dem Einrichtblatt angezeigt werden sollen.



5. Wählen Sie eine Option für die Bemaßung aus.
6. Wählen Sie die anzuzeigenden Bemaßungen aus .
7. Klicken Sie auf OK, um das Dialogfeld Einstellungen des Elektroden-Einrichteblatts zu schließen.
8. Klicken Sie auf OK, um das Dialogfeld Steuerung des Elektroden-Einrichteblatts zu schließen.
9. Klicken Sie auf Weiter, um zum nächsten Schritt des Elektrodenassistenten zu gehen, oder klicken Sie auf Beenden, um den Assistenten zu beenden. Die Bemaßungen, die Sie ausgewählt haben, werden im kombinierten Einrichtblatt angezeigt.
