Änderung der Trennfläche ist eine Funktion, die die Änderung der Trennfläche mit booleschen Funktionen kombiniert. Dadurch kann der Schieberkern ganz einfach aus den Einsätzen gleiten.

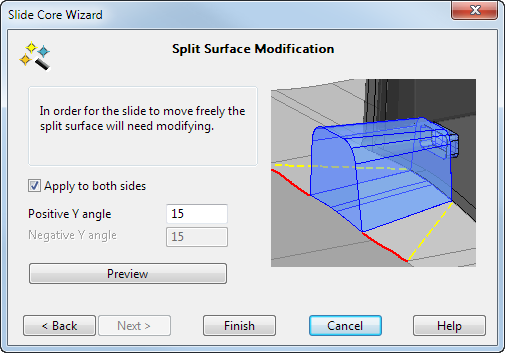

Verwenden Sie die Optionen auf dieser Seite, um die Trennflächen wie nachfolgend beschrieben automatisch zu ändern:
- Geben Sie den Winkel
ein. In diesem Winkel wird die Änderung der Trennfläche über die Seite des Kerns hinaus verlängert.
Verwenden Sie die Option Beiden Seiten zuweisen, wenn Sie die Trennfläche auf beiden Seiten des Schieberkerns mithilfe desselben Winkels ändern möchten.

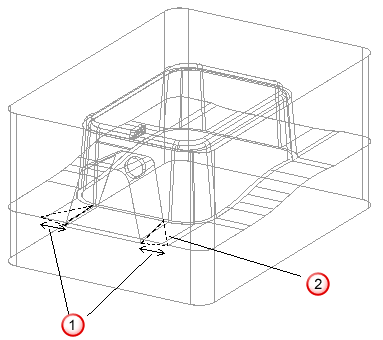

Gepunktete Linien
auf der Trennfläche geben an, wo die Änderung durchgeführt wird. Je größer der Winkel, desto dezenter sind die Änderungen an der Trennfläche.

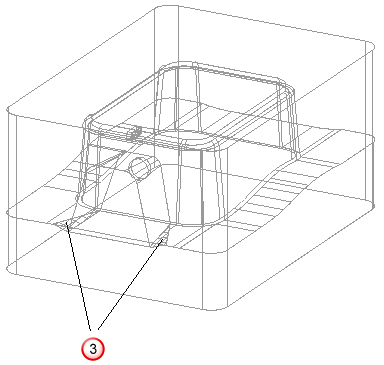

- Klicken Sie auf Vorschau, um die geänderte Trennfläche
anzuzeigen.
- Klicken Sie auf Beenden, um den Kern zu erstellen und die Trennflächen zu ändern.

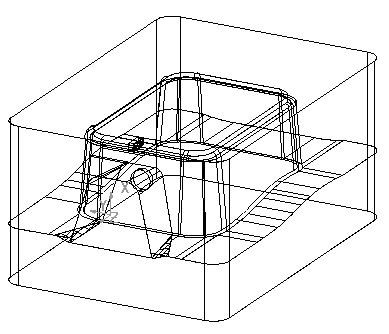

Das neue Volumenmodell heißt SW_COREn, dabei ist n eine ganze Zahl. Ebenso wird eine Arbeitsebene mit dem Namen SW_WPn erstellt. Der Schieberkern-Assistent verwendet diese Namen, um den Kern zu erkennen. Das Merkmal Änderung der Trennfläche wird im Volumenmodellbaum durch
dargestellt.
