Erstellen eines Kerns mithilfe des Schieberkern-Assistenten

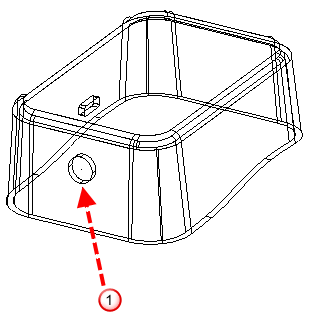

Im folgenden Beispiel wird die Verwendung des Schieberkern-Assistenten gezeigt. gibt den Hinterschnittbereich an.

Vor der Verwendung des Schieberkern-Assistenten:

1. Klicken Sie auf Assistent-Registerkarte > Modus-Gruppe > Toolmaker ein/aus, um Toolmaker auszuführen.
2. Erstellen Sie die Einsätze bei Bedarf mit dem Formtrenn-Assistenten.



3. Stellen Sie sicher, dass die Einsätze wasserdicht sind. Klicken Sie mit der rechten Maustaste auf den Einsatz, und wählen Sie Wasserdicht machen aus dem Kontextmenü aus, um zu überprüfen, ob die Formeinsätze wasserdicht sind.

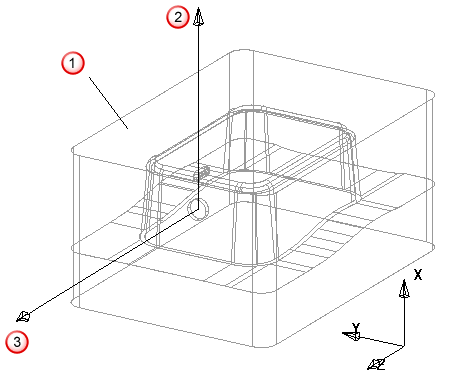

4. Richten Sie die Arbeitsebene aus, indem Sie die X-Achse an der Ziehrichtung ausrichten, damit die Achse in Richtung der Düsenseite und weg von der Auswerferseite zeigt. Die Z-Achse zeigt in die Extraktionsrichtung des Schiebers.

   Die Düsenseite liegt höher auf der X-Achse als die Auswerferseite.

   Ziehrichtung

   Herausziehrichtung des Schiebers

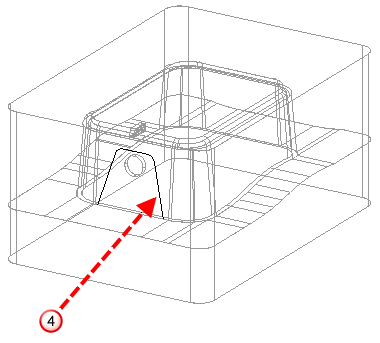

5. Erstellen Sie das Kontaktprofil (nicht erforderlich für einen Kernauswerfer). Dies ist eine offene zusammengesetzte Kurve, deren Enden die Trennlinie der Formeinsätze berühren. Sie befindet sich auf dem Volumenmodell, das den Hinterschnittbereich enthält.



   Das Kontaktprofil bildet die Außenwände des Kerns.

   Die zusammengesetzte Kurve muss sich nicht auf dem Formeinsatz befinden. Sie können eine zusammengesetzte 2D-Kurve auf der XY-Ebene erstellen. Der Assistent projiziert sie auf den Formeinsatz entlang der Z-Achse, um das Kontaktprofil zu erstellen.

   Der Schieberkern-Assistent kann ein Kontaktprofil auch automatisch erzeugen.

   Einfache Möglichkeit zum Erzeugen eines Kontaktprofils:

   1. Erstellen Sie eine zusammengesetzte 2D-Kurve aus dem Umriss des Kerns.
   2. Positionieren Sie die zusammengesetzte Kurve so, dass sie sich in der Nähe des Hinterschnittbereichs befindet.
   3. Erstellen Sie ein extrudiertes Volumenmodell aus der zusammengesetzte Kurve, das den entsprechenden Formeinsatz schneidet.
   4. Erstellen Sie eine zusammengesetzte Kurve aus dem Schnittpunkt des extrudierten Volumenmodells und des Formeinsatzes.
   5. Begrenzen Sie die zusammengesetzte Kurve auf die Trennlinie.

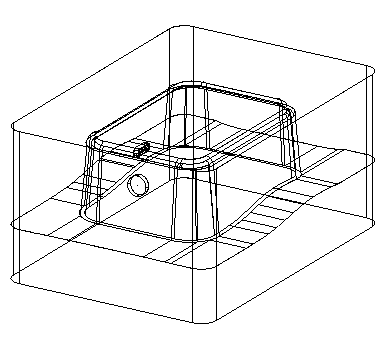

Jetzt können Sie den Schieberkern-Assistenten verwenden.
