Dieses Dialogfeld ermöglicht die Bearbeitung der Bauchungs- und Verdrehungswinkel:
Sie können die Bauchungs- und Verdrehungswinkel ändern, die entweder entlang einer Longitudinalen oder über eine Laterale definiert werden.
Die Bauchung und Verdrehung kann nur unter den folgenden Bedingungen geändert werden:
- Auf der Oberflächenkurve werden Oberflächenkurven oder -punkte ausgewählt.
- Die Oberfläche verfügt über eine Leitkurve. (Erstellen Sie eine Leitkurve mithilfe von Verwalten-Registerkarte (Oberflächenwerkzeuge) > Hinzufügen-Gruppe > Elemente > Leitkurve.)

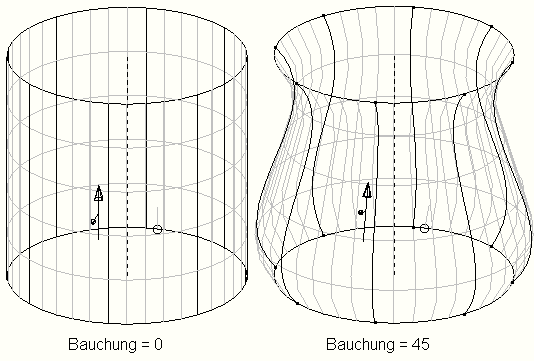

Ausbauchung – Der Bauchungswinkel definiert die Richtung der longitudinalen Tangente in Bezug auf die Leitkurventangente:
Ist der Bauchungswinkel positiv, weicht die Longitudinale von der Leitkurve ab. Ist der Bauchungswinkel negativ, konvergiert die Longitudinale mit der Leitkurve.

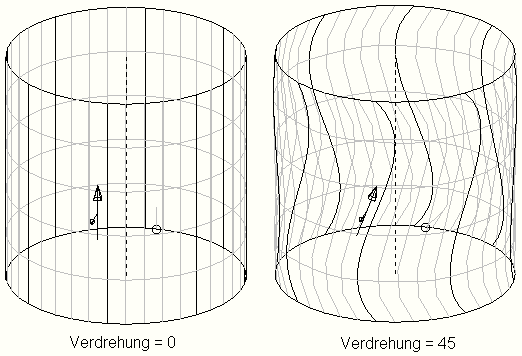

Drehen – Drehen erzwingt die Drehung der Longitudinalen über der Leitkurve:
Wenn der Verdrehungswinkel positiv ist, dreht sich die Longitudinale entgegen dem Uhrzeigersinn, wenn sie durch die Laterale führt.
