Arbeiten mit B-Spline-Kurven

So erstellen Sie eine B-Spline-Kurve

1. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Kurve > B-Spline.

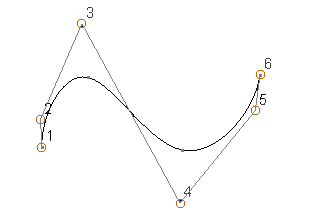

2. Geben Sie Positionen für die Punkte auf der Kurve ein.



   Bei der Eingabe von Referenzpunkten wird eine Gummiband-Kurve angezeigt, die die Form der Kurve darstellt.

   Soll die Krümmung an den Start- oder Endpunkten null betragen, stellen Sie dies in den Optionen Krümmungsschattierung auf der Seite Kurven im Dialogfeld Optionen (unter Datei > Optionen) ein.

   Eine Krümmung mit dem Wert null wirkt sich einebnend auf die Kurve aus.

3. Führen Sie eine der folgenden Aktionen durch, um das Erstellen der Kurve zu beenden:
   • Klicken Sie über den zuletzt eingegebenen Referenzpunkt. Ist der Intelligente Cursor aktiviert, wird das Endsymbol angezeigt, um anzugeben, ob die Kurve durch Klicken abgeschlossen wird.
   • Klicken Sie auf den ersten Referenzpunkt, um eine geschlossene Kurve zu erstellen.
   • Klicken Sie auf der Schnellzugriffsleiste auf . Wenn Sie auf diese Schaltfläche klicken, werden die Ziehgriffe für die Bearbeitung auf der Kurve angezeigt. Mit den Ziehgriffen wird die Form der Kurve bearbeitet.



   • Wählen Sie unter Drahtmodell-Registerkarte > Erstellen-Gruppe eine andere Option aus.

Tipp: Sie können eine B-Spline-Oberfläche aus einer Reihe von separaten B-Spline-Kurven erstellen.

So bearbeiten Sie eine B-Spline-Kurve

1. Klicken Sie auf die B-Spline-Kurve, um die Verwalten-Registerkarte anzuzeigen.

   Die Option unter Verwalten-Registerkarte > Kurventyp-Gruppe > B-Spline wird automatisch ausgewählt.

2. Wählen Sie einen Punkt auf der B-Spline-Kurve aus, den Sie ändern möchten.

   Für B-Spline-Kurven stehen nur bestimmte Bearbeitungsoptionen zur Verfügung:

   • Umkehren
   • Punkte auf Kurven auswählen
   • Neuen Punkt hinzufügen
   • Punktbeschriftungen ein-/ausschalten
   • Krümmungslinien ein-/ausschalten
   • Als Bezierkurve/G2-Änderung bearbeiten
3. Wandeln Sie die B-Spline-Kurve in eine Bezier- oder G2-Kurve um, um auf andere Bearbeitungsoptionen zugreifen zu können:
   • Klicken Sie auf Verwalten-Registerkarte > Kurventyp-Gruppe > Bezier.

     Hiermit werden grafische Ziehgriffe für eine Bezierkurve auf der B-Spline-Kurve angezeigt. Die Kurve verliert ihren B-Spline-Änderungscharakter und kann nur noch als Bezierkurve bearbeitet werden.

   • Klicken Sie auf Verwalten-Registerkarte > Kurventyp-Gruppe > G2.

     Hiermit werden grafische Ziehgriffe für eine Bezierkurve auf der Kurve angezeigt, mit denen die Bearbeitung durchgeführt werden kann. Die Kurve bleibt eine G2-Kurve, wenn Sie die Ziehgriffe verwenden.

Tipp: Sie können diese Optionen verwenden, um Flächenkurven auf einer PowerSurface zu bearbeiten.
