Grafisches Bearbeiten von Arbeitsebenen

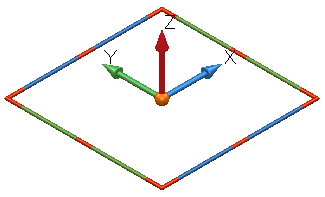

1. Wählen Sie die Arbeitsebene aus, um die grafischen Ziehgriffe anzuzeigen.



2. Wählen Sie den Ziehgriff für die gewünschte Bearbeitung aus, und ziehen Sie ihn an die erforderliche Position.

   Für jede grafische Bearbeitung wird der zu wählende Ziehgriff nachfolgend angezeigt:

   • So verschieben Sie den Ursprung der Arbeitsebene

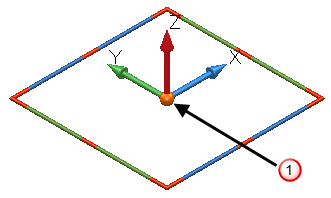

     Wählen Sie den Ziehgriff aus, um den Ursprung der Arbeitsebene zu verschieben.

     Die Koordinaten des Ursprungs der aktiven Arbeitsebene werden (in Rot) auf der Statusleiste neben der Dropdown-Liste Arbeitsebene angezeigt.

   • So ändern Sie die Richtung einer Achse

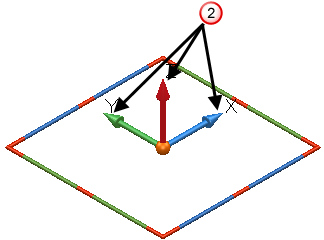

     Wählen Sie einen Ziehgriff aus, um die Richtung der X-, Y- oder Z-Achse zu ändern.

     Wenn die Maustaste über einem Element losgelassen wird, zeigt die Achse direkt auf dieses Element.

   • So verschieben Sie die Arbeitsebene entlang einer ihrer Achsen

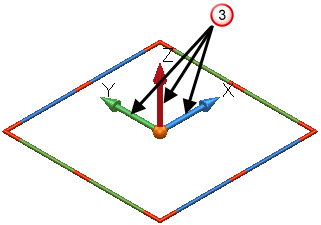

     Wählen Sie einen Ziehgriff , um die Arbeitsebene entlang der X-, Y- oder Z-Achse zu verschieben.

   • So drehen Sie die Arbeitsebene um eine ihrer Achsen

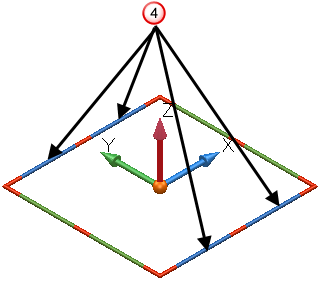

     Wählen Sie einen blauen Ziehgriff , um die Arbeitsebene um ihre X-Achse zu drehen.

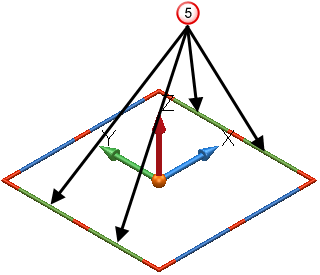

     Wählen Sie einen grünen Ziehgriff , um die Arbeitsebene um ihre Y-Achse zu drehen.

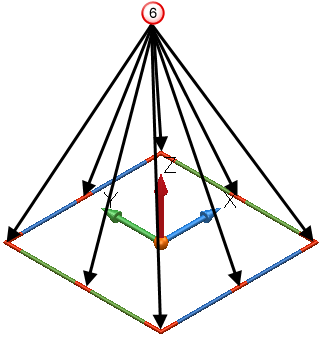

     Wählen Sie einen roten Ziehgriff , um die Arbeitsebene um ihre Z-Achse zu drehen.

     Wenn die Maustaste über einem Element losgelassen wird, wird die Drehung auf diesem Element gefangen. Wenn beispielsweise der Ziehgriff am Ende der Y-Achse gezogen und über einem Element abgelegt wird, würde, wenn man die Z-Achse entlang sieht, die Y-Achse direkt auf dieses Objekt zeigen.
