Ändern einer Arbeitsebene – Ausrichten an einer geneigten Fläche im Modell

So richten Sie eine vorhandene Arbeitsebene an einer geneigten Fläche im Modell aus

1. Wählen Sie die Arbeitsebene aus, um die grafischen Ziehgriffe anzuzeigen.

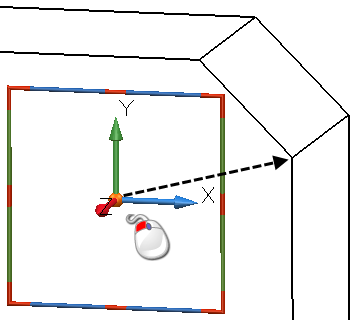

2. Verschieben Sie die Arbeitsebene, indem Sie sie auf der vorhandenen Geometrie auf der geneigten Fläche fangen.

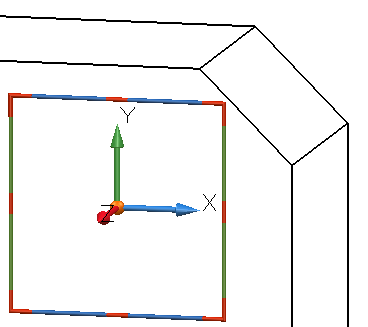

   Die Arbeitsebene wird an die neue Position verschoben.



3. Ziehen Sie eine der Achsen der Arbeitsebene, um auf einen anderen Teil der vorhandenen Geometrie zu zeigen.



   Die Richtung der X-Achse wird so geändert, dass sie auf der geneigten Fläche liegt.



   PowerShape schätzt ab, wie die anderen beiden Achsen am besten ausgerichtet (und dabei so wenig wie möglich geändert) werden.

4. Zum Ausrichten der anderen Achsen auf der geneigten Fläche drehen Sie die Arbeitsebene um die gerade positionierte Achse.



   Die Arbeitsebene wird so um ihre X-Achse gedreht, dass die Y-Achse auf der geneigten Fläche liegt.



Anmerkung: Wenn wir die Y-Achse gezogen hätten, anstatt die Arbeitsebene um ihre X-Achse zu drehen, wäre die X-Achse verschoben worden.

Die Arbeitsebene ist jetzt an der geneigten Fläche im Modell ausgerichtet. Sie können nun direkt auf der geneigten Fläche des Modells arbeiten.
