Formtrenn-Assistent – Seite Eckenausarbeitung festlegen

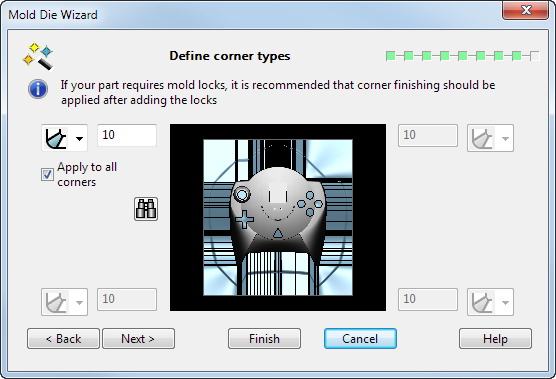

Auf der Seite Eckenausarbeitung festlegen können Sie den Eckentyp für jede Ecke des Gesenkeinsatzes festlegen.

1. Verwenden Sie die Dropdown-Liste, um den Typ der Ecke zu wählen, die Sie den Gesenkeinsätzen hinzufügen möchten, und geben Sie den Wert für die Eckenausarbeitung ein.



   Der Vorgabewert für den Wert ist 10 mm. Wenn der Quader aber so klein ist, dass dies eventuell zu Problemen führt, kann ein kleinerer Vorgabewert verwendet werden.

2. Wählen Sie Allen Ecken zuweisen, wenn alle vier Ecken dem Typ und der ausgewählten Größe entsprechen sollen. Wenn diese Option ausgewählt ist, werden die anderen drei Sätze von Optionen aktiv, und der Benutzer kann eine unterschiedliche Eckenausarbeitung für jede Ecke auswählen.

   – Fügt Verrundungen hinzu. Geben Sie den Wert für den Eckradius ein.



   – Fügt Fasen hinzu. Geben Sie den Abstandswert ein.



   Der Abstand zum Erstellen der Fase wird wie folgt bestimmt:

   Fase

   Abstand

   Bogen mit Radius, der dem Abstand entspricht



   – Fügt keine Eckenausarbeitung hinzu.



   Die Optionen für Eckentyp sind nicht verfügbar, wenn nicht eingesetzte Platten erstellt werden.

3. Verwenden Sie Vorschau , um die Vorschau des Quaders mit den angewendeten ausgewählten Eckenausarbeitungen anzuzeigen. Wenn die Einstellungen ein Problem verursachen (wenn z. B. das Produkt aus dem Quader hervorsteht), wird das Dialogfeld Fehler angezeigt. Klicken Sie auf OK, und passen Sie die Einstellungen an, um das Problem zu beheben.
4. Klicken Sie auf Weiter, um die Seite Trennung Kern/Gesenk simulieren des Formtrenn-Assistenten anzuzeigen, oder auf Beenden, um den Arbeitsschritt des Assistenten mit Vorgabewerten fertigzustellen, wo dies erforderlich ist.

Anmerkung: Bei Auswahl von Weiter oder Beenden wird der Assistent nur dann weiter ausgeführt, wenn die gewählten Eckeneinstellungen kein Problem verursachen. Wenn die Einstellungen ein Problem verursachen (wenn z. B. das Produkt aus dem Quader hervorsteht), zeigt der Assistent das Dialogfeld Fehler an und bleibt auf der aktuellen Seite, sodass Sie das Problem sehen und den Eckentyp oder den Wert entsprechend anpassen können.
