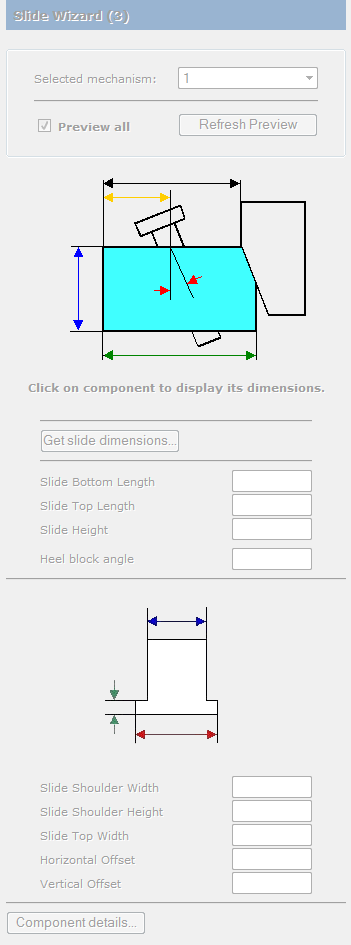

Auf dieser Seite können Sie die grundlegenden Abmessungen der drei Hauptkomponenten des Schiebers festlegen.
- Verschiebung
- Druckstück
- Winkelstift
Wenn diese Seite des Assistenten angezeigt wird, sind die Optionen nicht verfügbar. Wenn Sie zuerst die Komponenten für den ausgewählten Schieber festlegen, wird auch das Dialogfeld Komponenten-Assistent angezeigt, in dem Sie Informationen zur Komponente eingeben können.

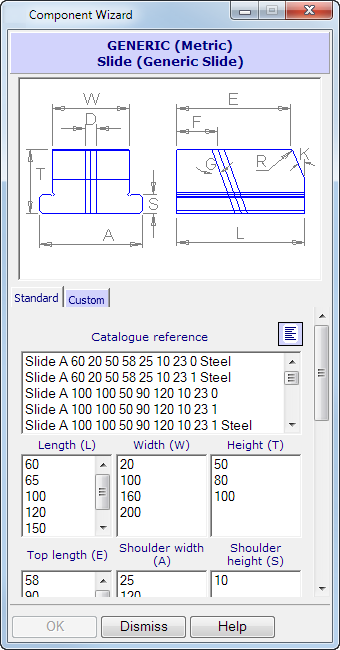

- Verwenden Sie das Dialogfeld Komponenten-Assistent zum Festlegen der Abmessungen des Schiebers.
Das Bild wird auf dieser Seite hängt von der Art des ausgewählten Schiebers ab. Dieser Abschnitt enthält eine allgemeine Beschreibung der Seite, die für alle Schiebertypen gilt.
Sie können Werte im Dialogfeld auswählen. Alternativ klicken Sie auf Benutzerdefiniert, um Ihre eigenen Werte einzugeben.
- Wählen Sie eine Kombination.
- Klicken Sie auf OK, um das Dialogfeld Komponenten-Assistent zu schließen und die Abmessungen zur Seite Schieber-Assistent zu übertragen.

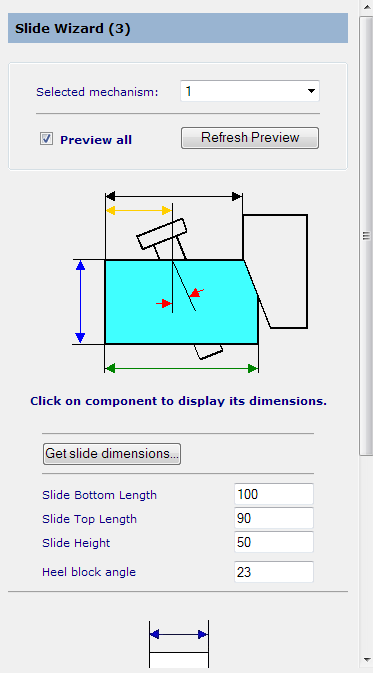

- Ändern Sie die Werte nach Bedarf. Wenn das Dialogfeld Komponenten-Assistent wieder angezeigt werden soll, klicken Sie auf Schieberabmessungen abrufen.

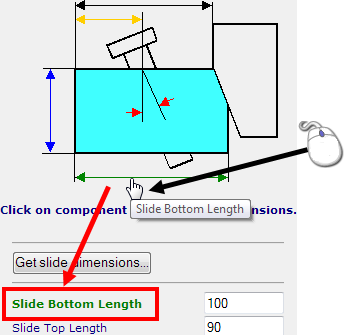

Wenn Sie mit dem Mauszeiger auf eine der Abmessungen auf dem Bild zeigen, wird der Text, der der Abmessung entspricht, hervorgehoben.
Sie können weitere Parameter des Schiebers aufrufen, indem Sie auf die Schaltfläche Komponentendetails klicken, um das Dialogfeld für die Komponente zu öffnen.

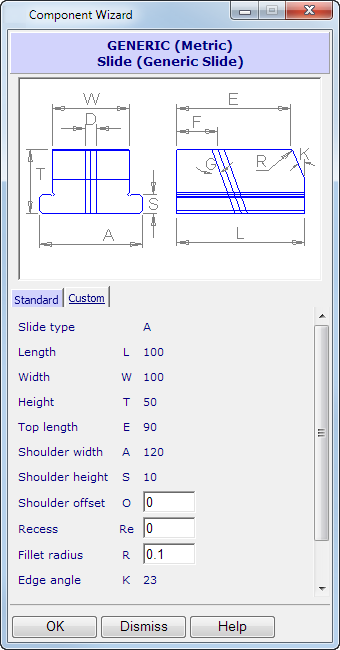

Die im Assistenten eingegebenen Werte werden in diesem Dialogfeld angezeigt. Dieses Dialogfeld ermöglicht Ihnen das Ändern kleinerer Abmessungen (wie Radien und Fasen) für die Komponente.
- Vervollständigen Sie die Abmessungen. Dieses Dialogfeld ähnelt der Browserseite zum Festlegen von Komponenten.
- Klicken Sie auf OK.
