Erstellen eines Sektorbogens

1. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Bogen > Sektorbogen.
2. Geben Sie die erste Position ein, um die Mittelpunktposition des Bogens festzulegen.

   Auf dem Bildschirm wird ein Kreis angezeigt, um die Eingabe der zweiten Position zu erleichtern. Wenn sich der Mauszeiger bewegt, ändert der Kreis seine Größe und zeigt den Radius an dieser Position an.



3. Geben Sie die zweite Position ein, um den Radius des Bogens festzulegen.

   Mittelpunktposition Position des Bogenradius. Dies legt auch die Startposition des Bogens fest.

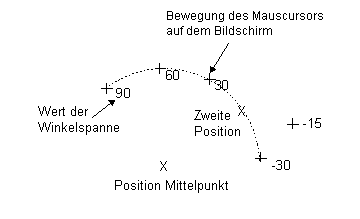

   Eine visuelle Hilfe wird angezeigt, um die Eingabe der dritten Position zu erleichtern. Diesmal wird beim Bewegen des Mauszeigers ein Bogen angezeigt. Er zeigt die Spannenwerte von der Startposition des Bogens an.

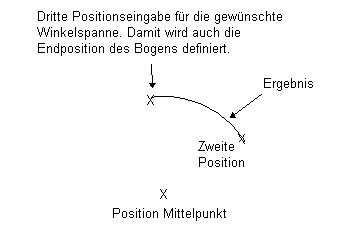

4. Geben Sie die dritte Position ein, um die Spanne des Bogens festzulegen. Diese legt auch die Endposition des Bogens fest.

   Der entstehende Bogen wird auf dem Bildschirm gezeichnet.
