Ein Gitter ist eine Reihe von Punkten, die durch Linien verbunden sind. Verwenden Sie das Gitter als Führung, um schnell Positionen durch Fangen an den Punkten einzugeben.
Klicken Sie in der Statusleiste auf Gitter ein/aus

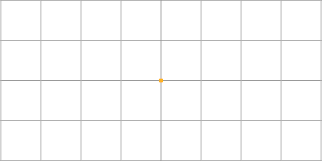

, um das Gitter anzuzeigen oder auszublenden. Das Gitter wird auf der Hauptebene gezeichnet, und ein Pfeil zeigt den Ursprung des Gitters sowie dessen senkrechte Achse an:
Anmerkung: Wenn Sie die Hauptebene ändern, wird das Gitter automatisch in der neuen Ebene neu gezeichnet.
Sie können:
- Mit dem Mauszeiger die Schnittpunkte der Gitterlinien fangen, als ob diese Referenzpunkte wären.
- Mit der Option Gittertyp auf der Seite Ausblenden und Ebenengitter im Dialogfeld Optionen ändern, wie das Gitter angezeigt wird.
- Den Maßstab des Gitters ändern, indem Sie einen neuen Wert in das Feld Maßstab Ebenengitter in der Statusleiste eingeben. Der neue Maßstabwert wird automatisch gesperrt.
Anmerkung: Um den Maßstab zu entsperren, wählen Sie die Option Benutzerdefinierter Maßstab auf der Seite Ausblenden und Ebenengitter im Dialogfeld Optionen ab.
Um die Ansicht auf einem gesperrten Gittermaßstab zu vergrößern und zu verkleinern:
- Klicken Sie auf Darstellung vergrößern
, um den Maßstab zu vergrößern.
- Klicken Sie auf Darstellung verkleinern
, um den Maßstab zu verkleinern.
