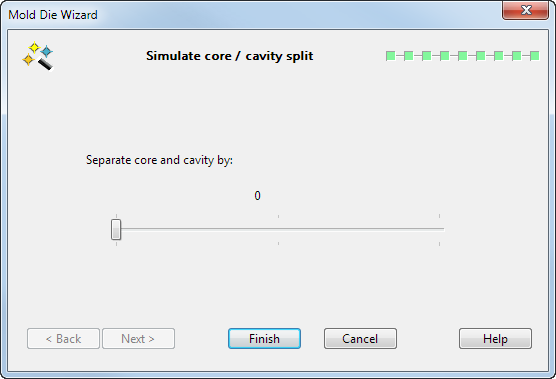

Die Seite Trennung Kern/Gesenk simulieren zeigt das Modell im aktuellen Schattierungsmodus statt im Drahtmodellmodus.

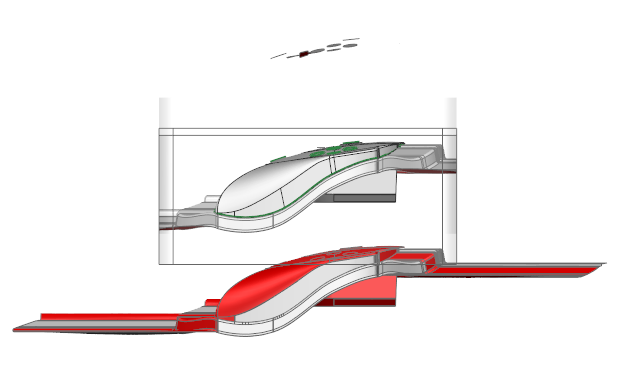

- Verwenden Sie den Schieberegler, um die Formtrennung vom ausgewählten Objekt zu trennen. Sie können sehen, dass die beiden Hälften im Grafikfenster verschoben werden. Dies ist nur eine visuelle Hilfe zur Untersuchung des Inneren der Formtrennung.
Wenn Sie nur das Bauteil aufteilen, erhalten Sie zwei Volumenmodelle: eines für den Kern und das andere für das Gesenk.
- Klicken Sie auf Beenden, um die Formeinsätze zu speichern. Durch den Formtrenn-Assistenten erzeugte Einsätze verwenden die folgenden Materialien:
- Flächen in Trennbereichen verwenden Pastel10.
- Flächen im Abdruckbereich verwenden Pastel08.
- Alle anderen Flächen im Gesenkeinsatz verwenden mold_metal03.
Das Originalvolumenmodell ist in den beiden Hälften der Formtrennung eingeschlossen.
Eine Tabelle mit den Sätzen von Kern/Gesenk/Einsätzen wird im Abschnitt zum Erstellen von Einsätzen des Browserfensters angezeigt. Sie können die Elemente überprüfen, indem Sie auf die einzelnen Symbole
klicken.
- Sie können nun Form- und Kernhalteplatten erstellen. Klicken Sie im Browserfenster auf Weiter.
Daraufhin wird die Seite angezeigt, auf der Sie die Form- und Kernhalteplatten aus dem Katalog auswählen.
