Registrieren eines Schieberkern-Volumenmodells als Komponente

Beim Erstellen eines Schiebers nur mit einer Arbeitsebene können Sie jedes Volumenmodell als Kern verwenden.

Dazu müssen Sie das Volumenmodell als Komponente registrieren und dann im Schiebermechanismus positionieren.

1. Erstellen Sie einen Schieber nur mit einer Arbeitsebene.
2. Erstellen Sie ein Volumenmodell für den Kern.
3. Stellen Sie sicher, dass der Name des Volumenmodells das Format SW_COREn hat, wobei n für eine Ganzzahl steht.
4. Stellen Sie sicher, dass die erste Seite des Schieber-Assistenten angezeigt wird. Weitere Informationen finden Sie unter Erstellen eines Kerns mit dem Schieberkern-Assistenten.

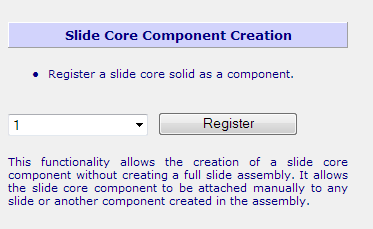

5. Gehen Sie auf der Seite nach unten bis zum Abschnitt Erstellen von Schieberkern-Komponenten.



6. Wählen Sie den Namen des Volumenmodells in der Dropdown-Liste aus.
7. Klicken Sie auf Registrieren.
8. Sie können nun die Komponente positionieren.
   Anmerkung: Weitere Informationen finden Sie unter Neupositionierung einer Komponente im Abschnitt Baugruppenmodellierung.
