Mit G2-Kurven arbeiten

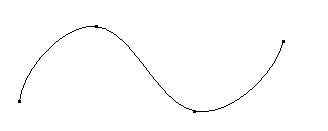

G2-Kurven sind mathematisch gesehen glatter als Bezierkurven.

So erstellen Sie eine G2-Kurve

  1. Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Kurve > G2.
  2. Geben Sie Positionen für die Punkte auf der Kurve ein.

    Bei der Eingabe von Referenzpunkten wird eine Gummiband-Kurve angezeigt, die die Form der Kurve darstellt.

    Wenn die Krümmung am Start- oder Endpunkt den Wert null aufweisen soll, legen Sie die Krümmungsstetig-Optionen auf der Kurve-Seite des Dialogfelds Optionen fest (das durch Auswahl von Datei > Optionen > Anwendungsoptionen angezeigt wird).

    Eine Krümmung mit dem Wert null wirkt sich einebnend auf die Kurve aus.

  3. Führen Sie einen der folgenden Schritte aus, um die Kurvenerstellung abzuschließen:
    • Klicken Sie auf den zuletzt eingegebenen Punkt. Wenn der intelligente Cursor aktiviert ist, wird das Endsymbol angezeigt, um anzugeben, dass die Kurve durch Klicken beendet wird.
    • Klicken Sie auf den ersten Referenzpunkt, um eine geschlossene Kurve zu erstellen.
    • Klicken Sie auf der Schnellzugriffsleiste auf .
    • Wählen Sie unter Drahtmodell-Registerkarte > Erstellen-Gruppe eine andere Option aus.

So bearbeiten Sie eine G2-Kurve

  1. Klicken Sie auf die G2-Kurve, um die Verwalten-Registerkarte anzuzeigen.

    Verwalten-Registerkarte > Kurventyp-Gruppe > G2-Option wird automatisch ausgewählt.

  2. Wählen Sie einen Punkt auf der G2-Kurve aus, den Sie ändern möchten.

    Dadurchwerden die grafischen Ziehpunkte der Bezierkurve zur Bearbeitung auf der Kurve angezeigt. Die Kurve bleibt jedoch eine G2-Kurve, wenn Sie die Ziehpunkte ziehen.

Sie können eine G2-Kurve auch folgendermaßen ändern:
