Beispiel 'Dreiecksbereiche morphen - Kontur und Punkt'

Im Folgenden ist ein Beispiel für das Morphen von Dreiecksbereichen mithilfe einer Konturkurve und eines Punkts dargestellt:

Anmerkung: Um die Auswirkungen des Morphens zu sehen, müssen genug Dreiecke vorhanden sein, um die Umformung zuzulassen. Die Ebene in dem Beispiel unten wurde verfeinert, um die Anzahl an Dreiecken zu erhöhen.

1. Wählen Sie das Netz aus.



2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Dreiecke-Gruppe > Morph mit Kurven, um das Dialogfeld Dreiecke mithilfe von Kurven morphen anzuzeigen.
3. Klicken Sie auf die Schwerpunkt -Schaltfläche, um den Schwerpunkt hervorzuheben.

   Der Punkt wird blau hervorgehoben.

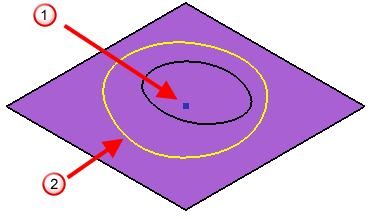

4. Drücken Sie die STRG-Taste, und klicken Sie, um Folgendes auszuwählen:
   • punkt .
   • äußere Kontur .



5. Wählen Sie Linear aus der Auswahlliste Übergang.
6. Wählen Sie Bewegen aus der Auswahlliste Außenseite umformen aus.
7. Geben Sie einen Z-Wert von 10 ein.
8. Klicken Sie auf Vorschau, um das Modell anzuzeigen.

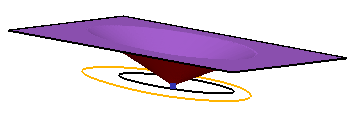

   Sie erkennen, dass:

   • sich der Innenbereich (der Punkt) nicht bewegt hat.
   • sich der Außenbereich um 10 vergrößert hat.
   • Der Übergangsbereich wird unter Verwendung eines linearen Übergangs erstellt.
