Sie können Bereich auf einem Modell morphen, indem Sie Polygone zur Definition der Bereiche verwenden. Mithilfe von Polygonen können Sie bis zu drei Bereiche umformen, und zwar:
- innerhalb einer inneren Kurve
- außerhalb einer äußeren Kurve
- zwischen den beiden Kurven
So verwenden Sie Polygonbereiche
- Erstellen Sie die inneren und äußeren Polygone.

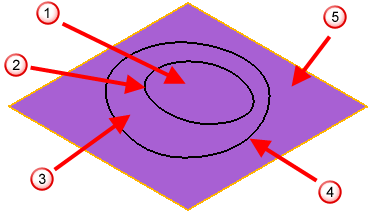

Verwenden Sie das folgende Beispiel, um die Bereiche und Kurven auf einem Netz zu identifizieren:
Innerer Umformungsbereich
Innere Kurve
Übergangsbereich
Äußere Kurve
Äußerer Umformungsbereich
Mit dieser Methode können Sie einen einzelnen Punkt verschieben und für die Verschiebung einen Übergang zum Rest des Modells erstellen. Dies ist nützlich, um dem Absenken der Bauteilmitte nach der Fertigung entgegenzuwirken.
Das Beispiel nutzt den Schwerpunkt, um das Absenken in der Mitte einer Platte nach der Erstellung zu kompensieren. In diesem Fall wird die Mitte der Platte um 2,0 verschoben und ein weicher Übergang auf die äußere Kurve um die Kante der Platte herum angewendet.
- Wählen Sie das Netz aus, und klicken Sie dann auf Netz-Werkzeuge-Registerkarte > Dreiecke-Gruppe > Morphen mit Kurven.
- Morphen Sie die Bereiche unter Verwendung des Dialogfelds Dreiecke mithilfe von Kurven morphen.
