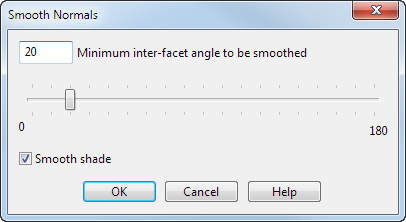

Verwenden Sie das Dialogfeld Normalen glätten, um den Glättungsgrad festzulegen und das Erscheinungsbild von Dreiecksnetzen bei importierten Dreiecksdateien zu verbessern.
Minimaler zu glättender Facettenwinkel – Um das Erscheinungsbild des Netzes zu steuern, geben Sie einen neuen Wert ein, oder verwenden Sie den Schieberegler, um die Glattheit der Facetten zu reduzieren oder zu erhöhen.
Die zwei untenstehenden Beispiele zeigen den Unterschied im Aussehen der Facetten:

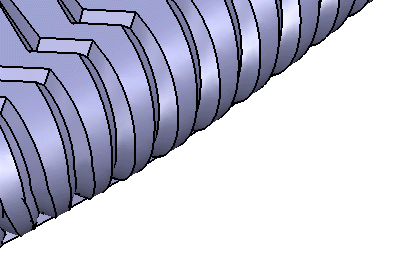

- Importierte .dmt-Datei ohne Glättung:

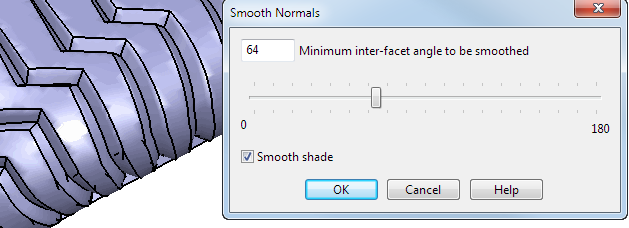

- Importierte .dmt-Datei mit ausgeführter Glättung.

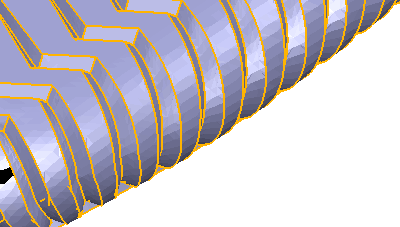

Das Aussehen des Modells wird durch das Reduzieren der Facettierung verbessert, während die geplanten scharfen Kanten erhalten bleiben:
Die untenstehenden Beispiele zeigen die Ergebnisse der Verwendung extremer Werte.

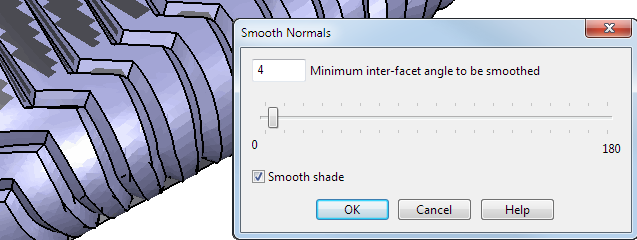

- Wenn der Facettenwinkel zu klein ist, werden viele Facetten nicht geglättet:
- Wenn der Facettenwinkel zu groß ist, werden viele beabsichtigte scharfe Kanten geglättet:
Glatte Schattierung – Wählen Sie diese Option aus, um eine glatte Schattierung anzuwenden. Sie können diese Option auch an- und ausschalten, indem Sie auf das Modell rechtsklicken und Glattheitsschattierung aus dem Netz-Kontextmenü auswählen.
OK - Übernimmt alle Änderungen und schließt den Dialog.
