Die Flächen-Kern-/Gesenktrennung ermöglicht Ihnen die Suche nach oberen (sichtbaren) oder unteren (ausgeblendeten) Oberflächen eines Modells, wobei nach oben als die Hauptachse der aktiven Arbeitsebene definiert ist, oder von globalen Oberflächen, wenn keine aktive Arbeitsebene verfügbar ist.
Beim Importieren eines Modells (z. B. über IGES), aus dem ein Formwerkzeug erstellt wird, ist es wichtig, die Flächen aufzuteilen, und zwar in Flächen, die die Außenseite der Komponente (die Gesenkseite der Form) bilden, sowie in jene, die die Innenseite der Komponente (die Kernseite der Form) bilden. Einige Modelle (besonders IGES) können Tausende Flächen enthalten, einige davon werden nahe beieinander liegen, aber jede definiert einen anderen Teil der Form. Die Trennung von Hand wäre eine sehr schwierige Aufgabe. Die genannte Option berechnet die Trennung jedoch schnell und bequem.
So trennen Sie Kern- und Gesenkflächen

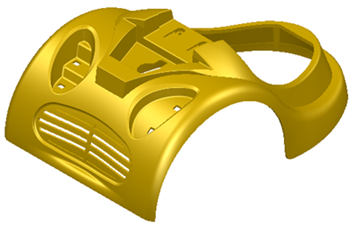

- Öffnen Sie das Oberflächenmodell. Zum Beispiel:
- Falls die Trennung nicht entlang der Z-Achse des globalen Arbeitsraumes führt, fügen Sie eine Arbeitsebene ein, und positionieren Sie diese entsprechend.
- Klicken Sie auf Assistent-Registerkarte > Werkstück-Trennung-Gruppe > Oberflächen auftrennen, und wählen Sie eine der folgenden Optionen aus:
- Sichtbare Flächen – Zum Suchen und Auswählen aller sichtbaren Oberflächen eines Modells.
- Verdeckte Flächen – Zum Suchen und Auswählen aller verdeckten Oberflächen eines Modells.

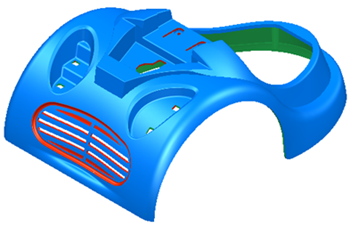

In diesem Beispiel sind sichtbare Oberflächen ausgewählt:
Sie können nun die gewählten Flächen auf einer neuen Ebene ablegen.
Wenn Sie den Assistenten ausgeführt und die oberen und unteren Teile zu Ebenen zugewiesen haben, bleiben Teile zurück, die in eine der folgenden Kategorien fallen:
- Oberflächen parallel zur Ansicht
- mehrdeutige Oberflächen (obere oder untere)
- innerhalb des Modells verdeckte Oberflächen
Sie können die Trennung von Kern- und Gesenkflächen auch auf Volumenmodellen ausführen:
- Volumenmodelle werden basierend auf den natürlichen Horizonten geteilt, indem die Z-Achse der aktiven Arbeitsebene nach unten gerichtet wird.
- Teile werden automatisch in Kern-/Kavität-Gruppen aufgeteilt.
- Sie können Flächen zwischen verschiedenen Gruppen hin und her schieben.
- Eine beliebige Anzahl von Trennrichtungen kann eingesetzt werden, um Schieber zu definieren.
- Sie können die Trennlinie bearbeiten, indem Sie ein neues Drahtmodell zeichnen und die entsprechenden Flächen teilen. Die neuen Flächen können dann den entsprechenden Trenngruppen zugeordnet werden.
