Auf dieser Seite können Sie den Verlängerungsabstand des Auswerfers angeben.

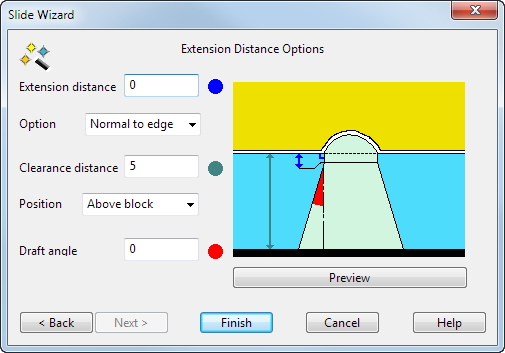

Die Grafik zeigt, wo die drei Werte berechnet werden.
- Verwenden Sie die Optionen auf der Seite, um die Verlängerung des Auswerfers zu definieren:
Verlängerungsabstand – Die Verlängerung des Kernauswerfers vom Hinterschnittbereich.
Option – Wählen Sie einen Eintrag aus der Liste aus, um anzugeben, wie der Kernauswerfer erweitert wird:
- Senkrecht zur Kante – Die Verlängerung ist senkrecht zur Kante des Hinterschnittbereichs.
- Flächeninterne Kurven – Die Verlängerung liegt entlang der Richtung der Lateralen/Longitudinalen auf der darunter liegenden Oberfläche des Hinterschnittbereichs.
- Vertikal – Die Verlängerung wird vertikal entlang der Z-Achse ausgerichtet. Die internen Kurven der Verlängerung sind an der Z-Achse ausgerichtet, aber die Verlängerung selbst ist immer noch tangentenstetig zu dem Hinterschnittbereich. Aus diesem Grund ist diese Option nicht für die Verlängerung von Flächen geeignet, die flach in der XY-Ebene liegen.
Freimachungslänge – Der Abstand der Kern-Basis von der ausgewählten Position-Option. Diese wird entlang der Z-Achse gemessen.
Position – Entspricht einer der folgenden Optionen: Oberhalb Rohteil oder Oberhalb Verlängerung.
Oberhalb Rohteil – Dies ist der höchste Punkt des Volumenmodells von der XY-Ebene.
Oberhalb Verlängerung – Dies ist der höchste Punkt der Verlängerung des Hinterschnittbereichs von der XY-Ebene.
Entformungswinkel – Dies ist der Winkel der Verlängerung des Kernauswerfers, nach der Verlängerung des Hinterschnittbereichs. Dieser wird von der Z-Achse gemessen.
Vorschau – Zeigt den Kernauswerfer im Modellfenster mithilfe der Werte aus dem Dialogfeld an. Ändern Sie, falls nötig, die Werte und klicken Sie noch einmal auf Vorschau.
- Klicken Sie auf Beenden, um den Kernauswerfer zu erstellen.
