Netz heften

Um ein Netz zu heften:

1. Wählen Sie ein Netz aus.

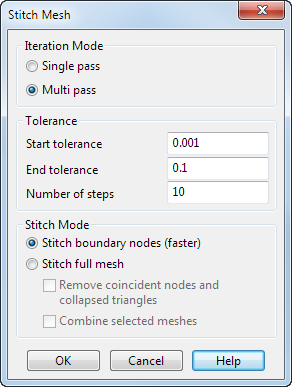

2. Klicken Sie auf Netz-Werkzeuge-Registerkarte > Reparieren-Gruppe > Netzdoktor > Netz heften. Das Dialogfeld Netz heften wird angezeigt:



3. Wählen Sie Iterationsverfahren aus. Wählen Sie:
   • Einfachdurchlauf, um den Heften-Algorithmus einmal mit der angegebenen Toleranz auszuführen.
   • Mehrfachdurchlauf, um den Heften-Algorithmus für die angegebene Anzahl an Schritten mithilfe der logarithmischen Entwicklung zwischen der Start- und Endtoleranz auszuführen.
4. Geben Sie die Starttoleranz zum Heften ein.
5. Geben Sie die Endtoleranz zum Heften ein.
6. Geben Sie einen Wert ein, um die Anzahl der Schritte für den Mehrfachdurchlauf-Iterationsmodus anzugeben.
7. Wählen Sie einen Heft-Modus aus:
   • Grenzlinienknoten heften (schneller) beschränkt den Heftvorgang auf die Grenzlinienknoten.
   • Komplettes Netz heften wendet den Heftvorgang auf das gesamte Netz an. Wählen Sie Zusammenfallende Knoten und kollabierte Dreiecke löschen oder Gewählte Netze zusammenfügen aus, um die Heften-Methode anzugeben.
8. Klicken Sie auf OK.

Zunächst wird das Netz geheftet, indem Dreiecke generiert werden, um Grenzlinien zu verbinden, die im Vergleich zur Starttoleranz nahe beieinander liegen. Anschließend wird die Toleranz erhöht und werden mehr Dreiecke generiert. Diese Abfolge wird wiederholt, bis das Netz geschlossen oder die Endtoleranz erreicht ist.

Anmerkung: Die Starttoleranz und die Endtoleranz bestimmen, ob es möglich ist, das Netz zu heften. Wenn die Grenzlinien zum Heften zu weit voneinander entfernt sind, verwenden Sie Verwalten-Registerkarte > Reparieren-Gruppe > Loch füllen, um die Löcher im Netz zu füllen.
