Auf dieser Seite werden die Abmessungen der Führungsschiene für den Schieberegler festgelegt.

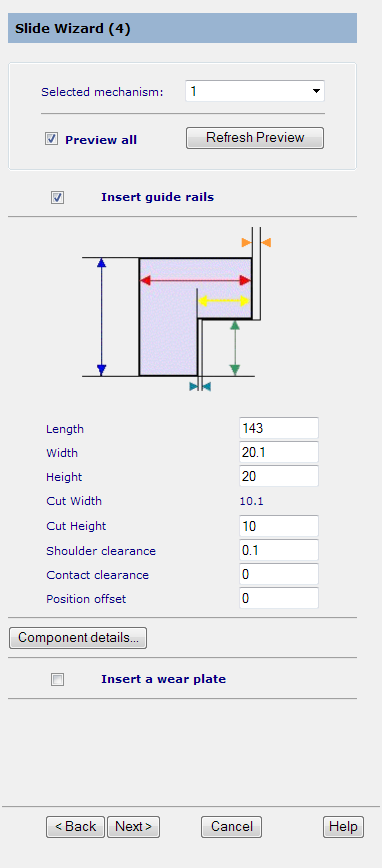

- Geben Sie die erforderlichen Abmessungen ein. Die Abmessungsoptionen sind nur verfügbar, wenn Führungsschienen einfügen ausgewählt ist. Die Grafik zeigt Ihnen die Abmessungen, die Sie definieren.
- Absatzfreimachung – Lassen Sie die Position der Absätze auf der Schieberkomponente um diesen Betrag ein.
- Kontaktfreimachung – Der Freimachungsabstand (Lücke) zwischen Führungsschiene und Schieberhauptteil.
- Positionsversatz – Versatz der Position der Führungsschiene relativ zu den Absätzen des Schiebers um diesen Betrag.

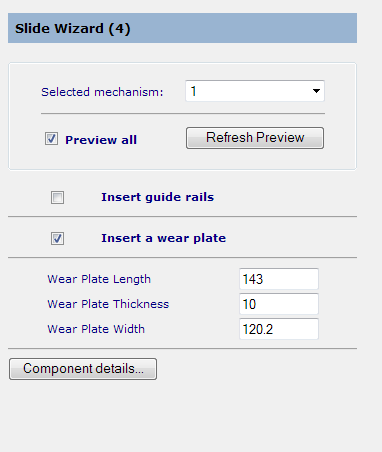

- Geben Sie die Abmessungen für die Verschleißplatte ein. Die verfügbaren Optionen hängen von den Einstellungen für Verschleißplatte einfügen und Führungsschienen einfügen ab.
- Verschleißplatte einfügen – Wenn ausgewählt, werden die folgenden Optionen am unteren Rand der Browser-Seite angezeigt.
- Führungsschienen einfügen – Wenn ausgewählt, werden die folgenden Optionen am unteren Rand der Browser-Seite angezeigt.
Sie können für die Verschleißplatte zwischen zwei Größen auswählen:
- Begrenzen Sie die Breite der Verschleißplatte auf die Führungsschienen.
- Begrenzen Sie die Höhe der Führungsschienen auf die Oberkante der Verschleißplatte.
- Verschleißplatte einfügen – Wenn ausgewählt, werden die folgenden Optionen am unteren Rand der Browser-Seite angezeigt.
Weiter – Wenn Sie die Abmessungen festgelegt haben, klicken Sie, um die fünfte Seite des Assistenten anzuzeigen.
