Dialogfeld Ebenendetails

Dadurch werden die Ebenendetails für die Bohrung festgelegt.

1. Durch Klicken auf wird das Dialogfeld Verknüpfung Volumenmerkmal angezeigt. Dies ermöglicht Ihnen das Definieren der relativen Position der Bohrung relativ zum Volumenmodell. Das Symbol wird von zu geändert, wenn eine gültige Beziehung definiert ist.

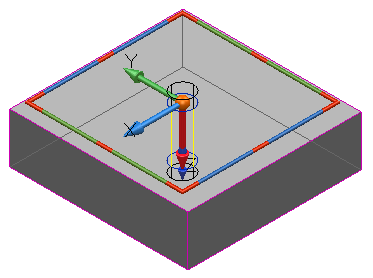

2. Wählen Sie Ebene darstellen aus, um die Arbeitsebenen-Ziehgriffe an der Bohrung anzuzeigen.



3. Wählen Sie Bohrung ausrichten an aus, um die Bohrung zu drehen und sie mit der ausgewählten Ausrichtungsoption abzugleichen:

   richtet die Bohrung an der Volumenmodellfläche aus.

   richtet die Bohrung an der aktiven Arbeitsebene aus.

4. Klicken Sie auf Umkehren, um die Richtung und den Ursprung der Bohrung auf die gegenüberliegende Seite des Volumenmodells umzudrehen.
5. Verwenden Sie die Ebenenoptionen, um:
   • den Ursprung der Bohrung zu verschieben, indem Sie X Y Z-Koordinaten eingeben, oder klicken Sie auf die Position -Schaltfläche, um das Dialogfeld Position mit den Positionseingabe-Werkzeuge zu öffnen.
   • die Richtung der Achse zu ändern (Achsen-Einstellungen)
   • sie um die eigene Achse zu drehen (Drehen-Einstellungen)
6. Klicken Sie auf:
   • OK, um die Ebenendetails für die Bohrung festzulegen und das Dialogfeld zu schließen.
   • Abbrechen, um das Dialogfeld zu schließen, ohne die Änderungen zu speichern.
