Bei Symbolen handelt es sich um Instanzen einer Symboldefinition. Sie können daher nur ein Symbol aus einer Symboldefinition erstellen, die entweder im aktuellen Modell oder in einem Bibliotheksmodell vorhanden ist.
So erstellen Sie ein Symbol

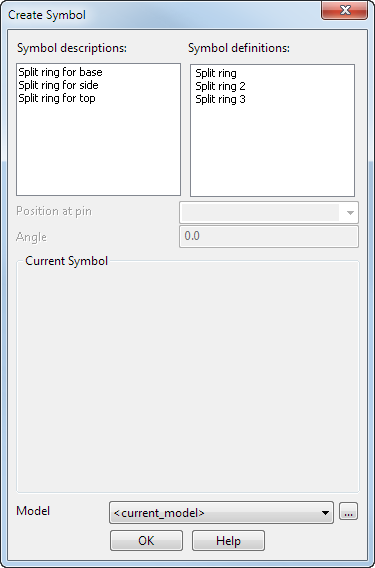

- Klicken Sie auf Maßtext-Registerkarte > Symbol-Gruppe > Erstellen, um das Dialogfeld Symbol erstellen anzuzeigen:
- Verwenden Sie dieses Dialogfeld, um das Symbol aus einer Symboldefinition zu erstellen:
- Symbolbeschreibungen: – Dies zeigt die Beschreibung an, die bei der Erstellung neuer Symboldefinitionen in das Textfeld Beschreibung im Dialogfeld Symbol definieren eingegeben wurde.
- Symboldefinitionen: – Verwenden Sie die Liste, um die von Ihnen gewünschte Symboldefinition auszuwählen. Wenn Sie eine Symboldefinition auswählen, wird diese im Grafikfenster Aktuelles Symbol angezeigt.

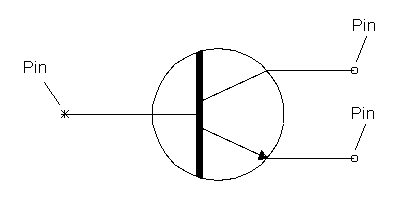

- Position am Referenzpunkt — Dies enthält eine Liste von Referenzpunkten für die ausgewählte Symboldefinition. Wählen Sie eine aus, um das Symbol zu positionieren. Standardmäßig ist Referenzpunkt 1 ausgewählt.

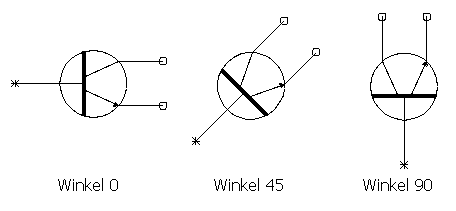

- Winkel — Dieser Winkel rotiert die Symboldefinition, um das Symbol zu erstellen. Die Drehung erfolgt um die Achse senkrecht zur Hauptebene. Wenn Sie den Winkel ändern, dreht sich die Symboldefinition im Grafikfenster Aktuelles Symbol.
- Aktuelles Symbol — Dies ist ein Grafikfenster, das die gewählte Symboldefiniton anzeigt und zeigt, wo seine Referenzpunkte liegen. Die Symboldefinition wird senkrecht zur aktuellen Hauptebene angezeigt.
- Modell — Wählen Sie ein Bibliotheksmodell aus, von dem Sie die Symboldefinition wählen.
Um nach Symbolbibliotheken von ohne Hilfe der Modelldatenbank zu suchen, klicken Sie auf
, um das FormularBibliothek öffnen anzuzeigen. Verwenden Sie diese Option, um eine Symbolbibliothek auszuwählen.
Wenn Sie eine Symboldefinition aus einem Bibliotheksmodell auswählen, dann wird dessen Symboldefinition in das aktuelle Modell importiert.
Wenn Sie eine Symboldefinition und ihren Referenzpunkt ausgewählt haben, geben Sie eine Position an, um das Symbol in Ihrem Modell zu platzieren.
Wenn Sie den Mauszeiger im Grafikfenster bewegen, wird das Symbol am ausgewählten Referenzpunkt mit dem Mauszeiger verbunden.
Wenn Sie eine Position eingeben, wird das Symbol Ihrem Modell hinzugefügt. Auf ihrem Symbol werden an der Position der Referenzpunkte Markierungen angezeigt.
Sie können weitere Symbole erstellen, während das Formular geöffnet ist.
- OK — Dies übernimmt Änderungen und schließt das Formular.
