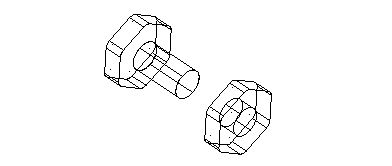

Ein Symbol ist ein benutzerdefiniertes Objekt, das aus einer Zusammenstellung von Objekten konstruiert wurde. Er eignet sich besonders zum Speichern von Objekten, die häufig als Symbole verwendet werden, beispielsweise Muttern und Schrauben:
Ein Symbol wird in zwei Schritten erstellt:
- Eine Symboldefinition wird erstellt.
- Aus der Symboldefinition wird ein Symbol erstellt.
Eine Symboldefinition wird erstellt, indem eine Gruppe von Objekten (beispielsweise Objekte, die zur Darstellung einer Schraube gezeichnet werden) ausgewählt und in ein neues einzelnes Objekt konvertiert wird (z. B. eine Symboldefinition mit dem Namen Schraube). Alle Referenzpunkte der ursprünglichen Objekte gehen verloren, wenn diese Objekte in das neue Objekt umgewandelt werden. Es können jedoch neue Referenzpunkte (auch als Pins bezeichnet) für die Positionierung des neuen Objekts erstellt werden.
Ein Symbol wird erstellt, indem eine Symboldefinition ausgewählt und in einer Zeichnung positioniert wird.
Eine einzelne Symboldefinition wird von vielen Symbolen gemeinsam genutzt (so wird Platz im Modell gespart). Wenn z. B. mehrere Schraubensymbole in einem Modell platziert wurden, greifen alle Symbole auf die Objektdaten aus der Symboldefinition für Schraube zu. In den Symbolen werden nur Daten zu ihrer Position und Ausrichtung gespeichert.
Sie können die Symboldefinitionen in einem Bibliotheksmodell speichern, damit Sie über jedes Modell darauf zugreifen können.
