Beispiel: Volumentasche mit verschachtelten Skizzen erstellen

Im folgenden Beispiel wird gezeigt, wie eine Volumentasche mit verschachtelten Skizzen erstellt werden kann:

1. Erstellen Sie einen Quader, und stellen Sie sicher, dass er aktiv ist.

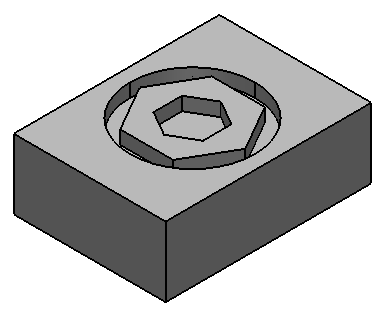

2. Erstellen Sie einen vollen Bogen und zwei Polygone auf derselben Ebene wie der Quader (die Option Erstelle zusammengesetzte Kurve im Dialogfeld Polygon muss ausgewählt sein). Ihr Modell sollte ähnlich dem unten angegebenen Modell aussehen:



3. Wählen Sie den Quader, den Bogen und Polygone aus.
4. Klicken Sie auf Volumenmodell-Registerkarte > Merkmal-Gruppe > Schnitt, um das Dialogfeld Volumentasche anzuzeigen.
5. Klicken Sie auf für Gruppenkonturen in Regionen.
6. Klicken Sie auf OK.
