Entfernen von Spitzen aus einer P-Kurve

Damit werden Punkte auf der ausgewählten P-Kurve gelöscht, wo der Winkel zwischen den Liniensegmenten unter der Winkeltoleranz liegt.

1. Wählen Sie die P-Kurve aus.
2. Klicken Sie auf auf der Trimmbereich-Symbolleiste.

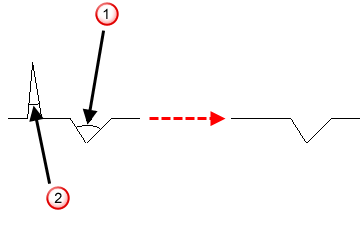

   Punkte, die Winkel formen, die kleiner als die Winkeltoleranz sind, werden entfernt:



   Winkel größer als Winkeltoleranz.

   Winkel kleiner als Winkeltoleranz.

So ändern Sie die Winkeltoleranz

1. Klicken Sie auf Datei > Optionen > Anwendungsoptionen.
2. Wählen Sie Allgemein > Einheiten und Toleranzen aus.
3. Ändern Sie die Winkeltoleranz in den gewünschten Wert.
4. Klicken Sie auf OK.
